RESOLU Panne alimentation Asus G75VW

Statut
Cette discussion n'est plus ouverte aux autres réponses.
Vous pouvez demander sa rouverture auprès d'un membre de l'équipe.
Modèle
G75VW
OS
seven
#1
Bonjour a tous ,
Un ami m'as confier son pc a réparer . Un Asus G75VW-T1125V .
J'ai commencer par rechercher sur Google le service manual . Impossible a trouver ...
J'ai fini par tomber sur ce forum ou j'ai trouver pas mal d'infos .
Notamment sur AC_BAT_SYS qui doit être a 19V . Ainsi que sur e chemin du 19V .
Donc mon soucis est :
j'ai bien les 19V sur le 1er mosfet (5030AL) en sortie (sur le Drain) . Mais je n'ai rien (moins de 1V) sur le 2eme Mosfet (4936N) que ce soit sur le drain ou la gate .

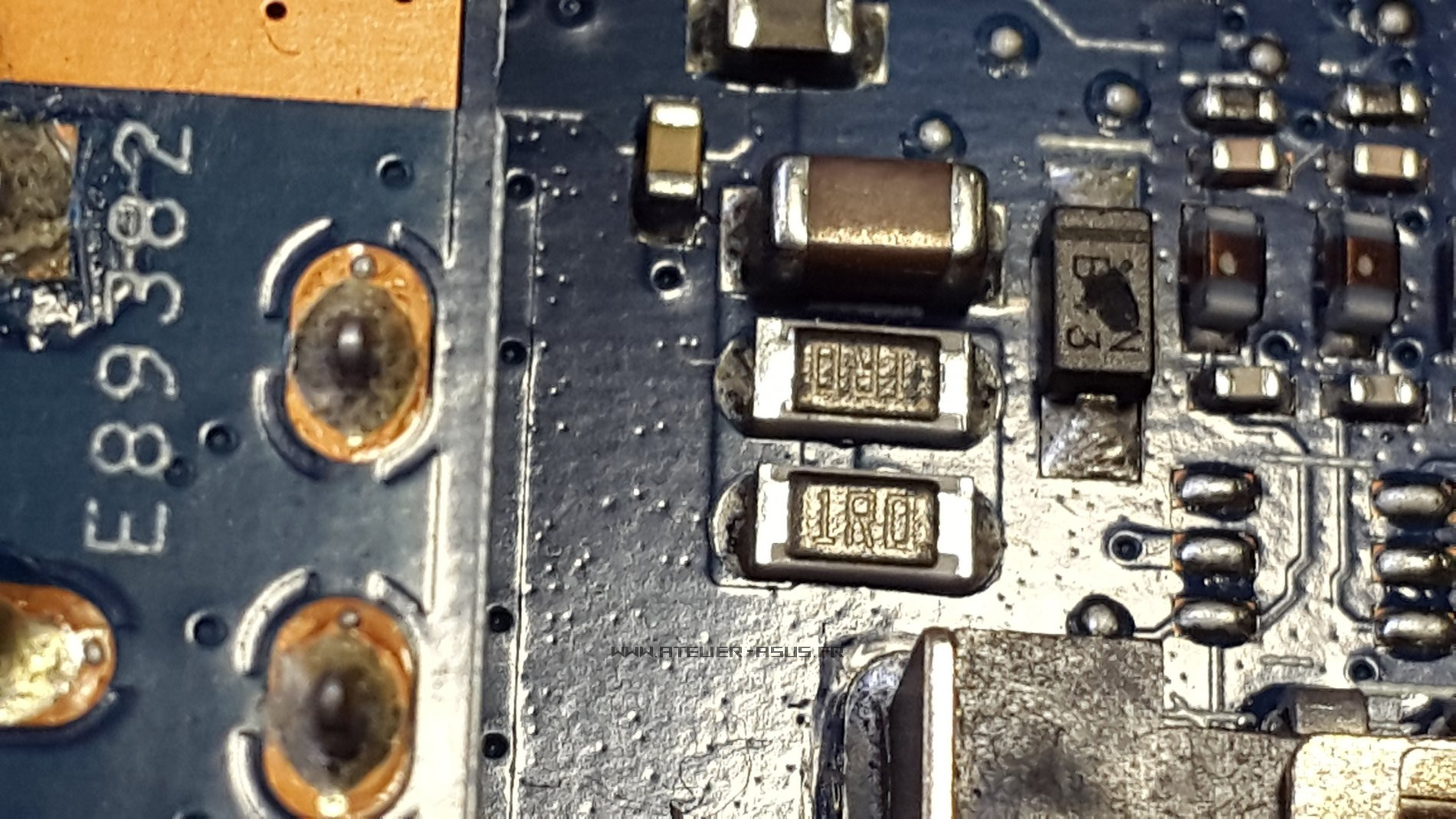

J'ai une diode qui a l'air HS . Mais d'après le marquage restant (voir photo) je ne trouve pas ce que c'est comme modèle .





Donc , savez vous quel modèle de diode je dois commander pour remplacer celle-ci ? (j'ai trouver plusieurs info différente sur celle ci . que ce serait un diode Schottky , ou une diode pour parer une inversion de polarité )
N'ayant pas de schéma , quel autre composant devrais-je tester qui pourrais expliquer que le 19V n'arrive pas sur le 2eme Mosfet ?

Par avance merci .


kankan

Staff
Administrateur
Modèle
Pro B8430UA-FA0412E / G75VW
Vendeur
materiel.net
Achat
2016 / 2012
Proc
i7-6500U 2,5 GHz / i7-3610QM
HD
SSD
RAM
8 Go DDR4 / 16 Go DDR3
Ecran
2 Ecrans 27' Asus VG278HE
OS
Windows 10
#2
Salut D dannydan ,
Attends le retour de bindiou57 bindiou57 , notre docteur électro.
Il passe en soirée cette semaine.

Modèle
G75VW
OS
seven
#3
Cool ! Merci ...

En attendant j'ai tester quelque composant , par-ci , par-là ....

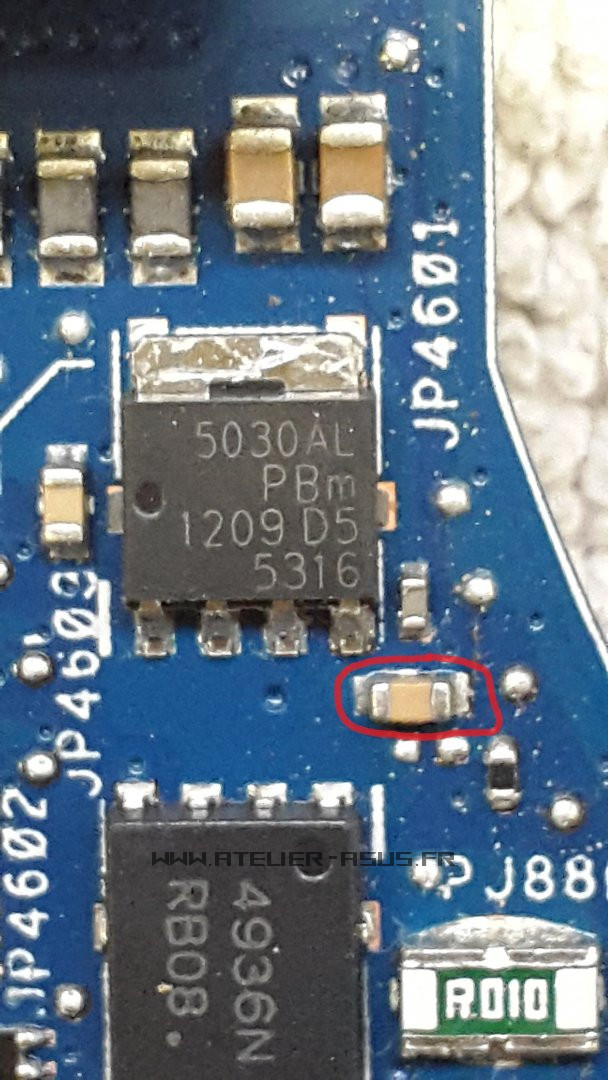

J'ai trouver ce condensateur (entouré en rouge sur la photo) qui est passant au test de continuité ( +/- 30 Ohms) .
Le problème pourrait-il venir de lui ? Si c'est un condo de filtrage cette valeur n'est pas normale ...



bindiou57

Technicien réparateur
Staff
Modérateur
Modèle
G750JW
Vendeur
www.RICO57.fr
Achat
1
Proc
i7-4700HQ
HD
SSD 256Go + HDD 1To 7200 tpm
RAM
12Go
Ecran
FHD
OS
Windows 10 Pro
#4
Bonsoir à tous,
alors plusieurs choses :
ta diode a claqué , donc le mosfet probablement aussi. Mesure voir la continuité entre source et drain.
et la résistance à la terre en entrée et sortie.( sans aucune alim pour les résistances)

ensuite concernant cette capa, elle sert pas tant au filtrage, qu'à égaliser plutôt les deux lignes de part et d'autre
En effet la pin 4 d'un mosfet (le picot blanc indique la pin 1) est la porte logique( gate), qui pilote le MOSFET.
dans notre cas, un MOSFET N, donc il va s'ouvrir si la pin 4 a une tension supérieure a un certain seuil.
ici , on veut 19V, donc on devrait avoir au moins cette valeur.
(je vois souvent 25V sur G75V même)

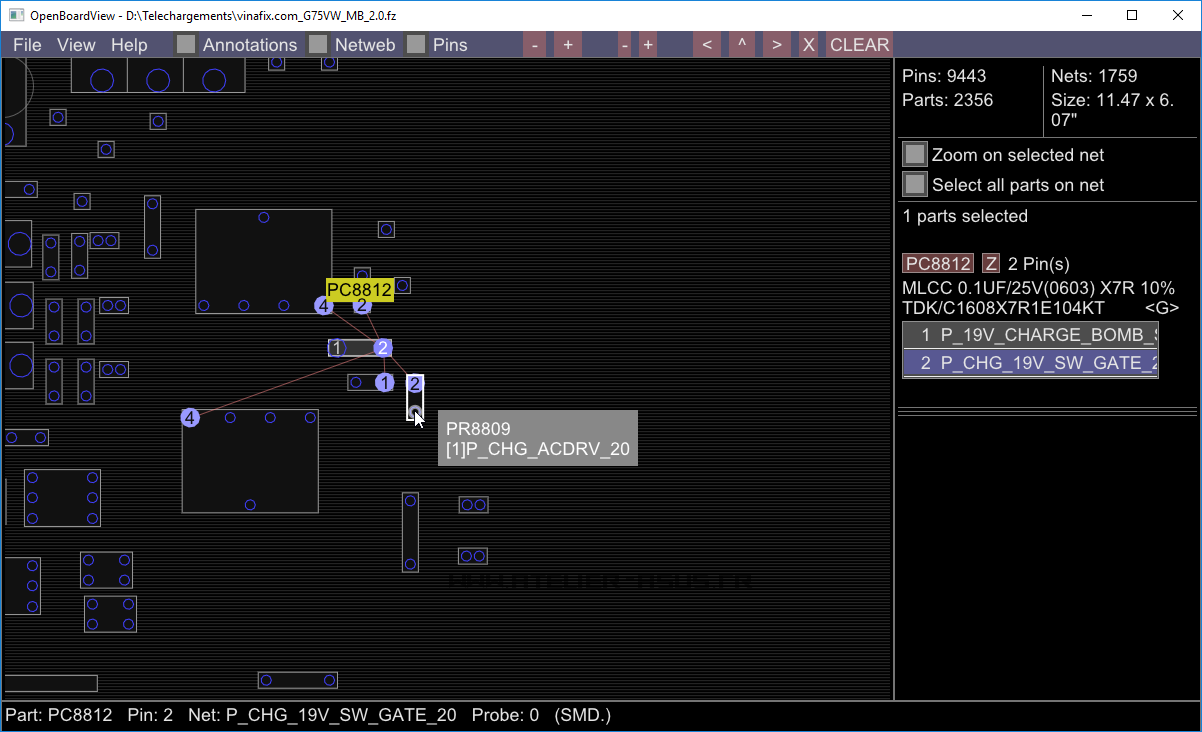

1549404701683-png.9730

Donc c'est pas du filtrage (pas relié à la masse) mais plus du redressement cette capa.

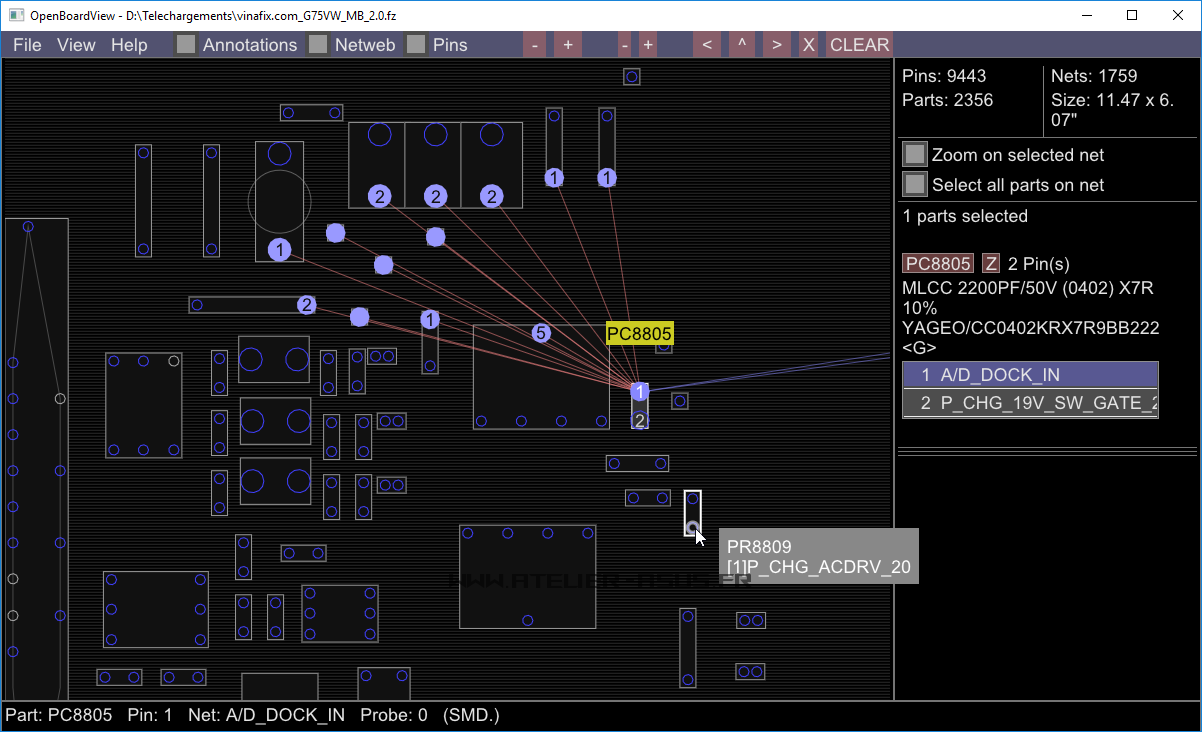

idem pour celle à droite du 1er MOSFET qui est reliée à l'entrée.
1549404737000-png.9731

Ces deux capas ont peut être claqué, ou peuvent être défaillantes.
le 2e mosfet aussi.

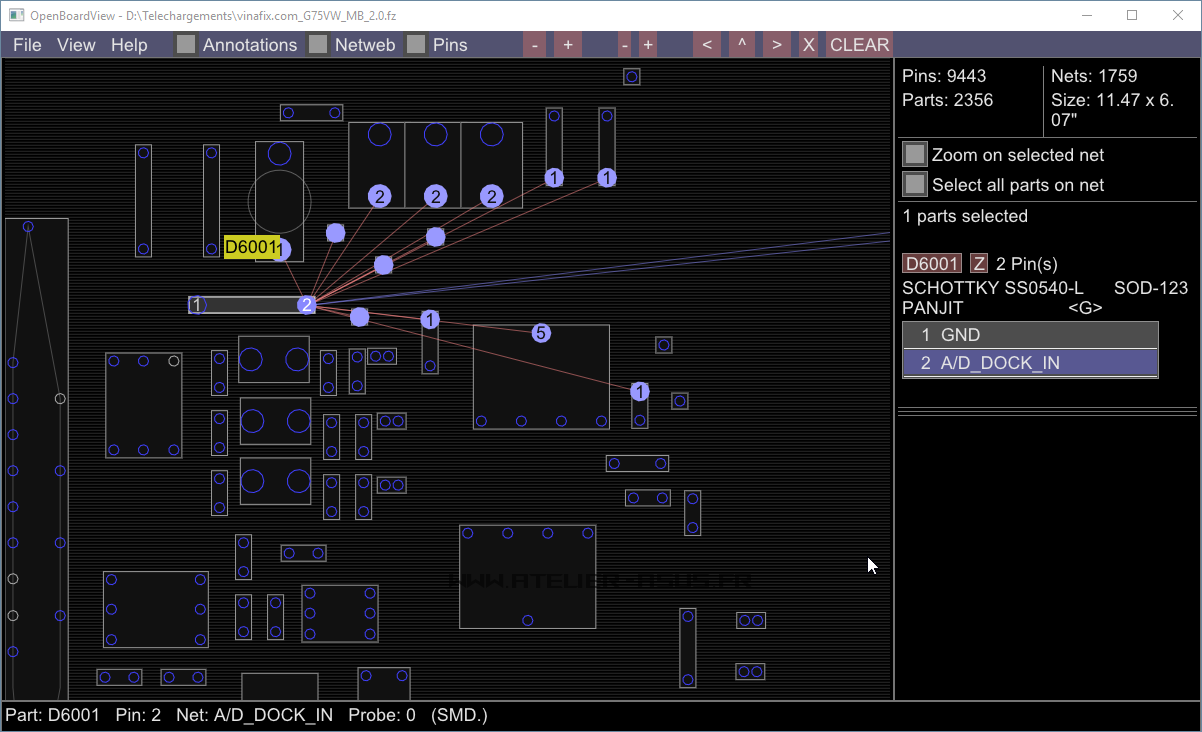

Pour la DIODE, voila la ref
1549404844626-png.9732


si elle est HS, ça n'empêche pas le PC de marcher.

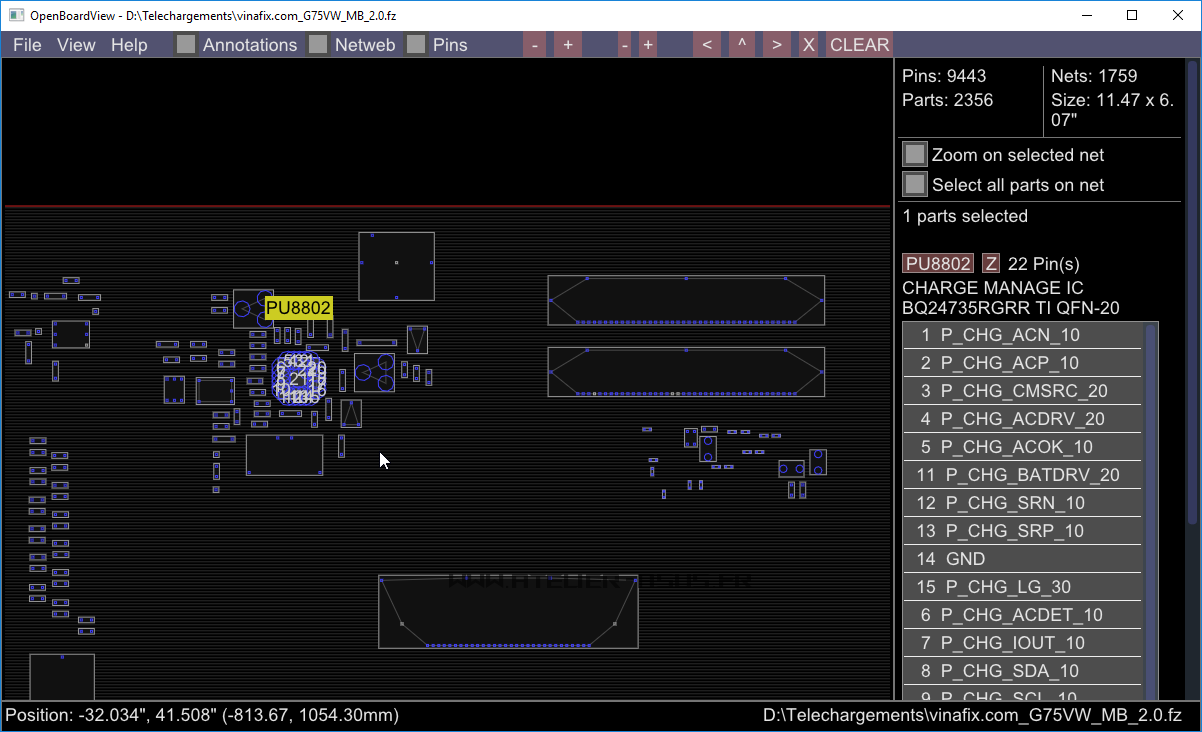

Le régulateur a peut être pris une claque aussi
il est situé de derriere la carte
1549404944521-png.9733


ce composant est assez petit et la soudure des 20 pins sur 4mm² nécessite du matériel adapté
(je travaille sous microscope avec micro soudeur, pistolet a air chaud régulé, soudure avec flux et aspiration de filtrage)

Une réparation du circuit d'alimentation est faisable aussi par nos soins. (coût environs 70€, un peu plus si complications, port retour compris et sur résultat.)

Cdt

Modèle
G75VW
OS
seven
#5
Un grand merci pour toute ces infos !!
Je vais tester tout cela demain .
Il est vrai que sur le 2eme MOSFET j'avais mesurer une résistance assez basse entre drain et source . Mais je vais vérifier je ne suis plus certain .
Il est probablement hs .
Je te tiens au courant demain .
C'est vrai que la soudure du régulateur ça doit être chaud ...
Merci encore !

Modèle
G75VW
OS
seven
#6
Bonjour ,
désole de ne pas avoir répondu plus tôt . Mais hier j'ai été surbooké ...
Tout d'abord , de nouveau , un grand merci a BINDIOU57 pour toute ces informations .
J'ai pu tester comme tu m'as demander sur le 2eme Mosfet :
entre Source (patte 1,2 et 3) et Drain : je trouve 0,6 Ohms
Entre Gate (patte 4) et Drain : 28,6 Ohms
Entre Gate et Source : 28,2 Ohms
Par contre toute ces pattes vers la masse : Plusieurs Méga Ohms ...

Je pense essayer de changer ce Mosfet (le 2eme) . LE 4936N
La diode Schottky HS , ainsi que les 2 capa "suspecte" ...
Si ça ne fonctionne pas . Il me semble qu'il faudra voir vers le régulateur .

Modèle
G75VW
OS
seven
#7
Bonjour a tous .
Un grand merci a Bindiou57 pour son aide et les infos .
J'ai pu reparer le pc .
Ça as été un peu long car n'étant pas certain de moi j'ai commandé les composants en chine pour les payer le moins cher possible.
En tout j'en ai eu pour moiĺns de 10€ .

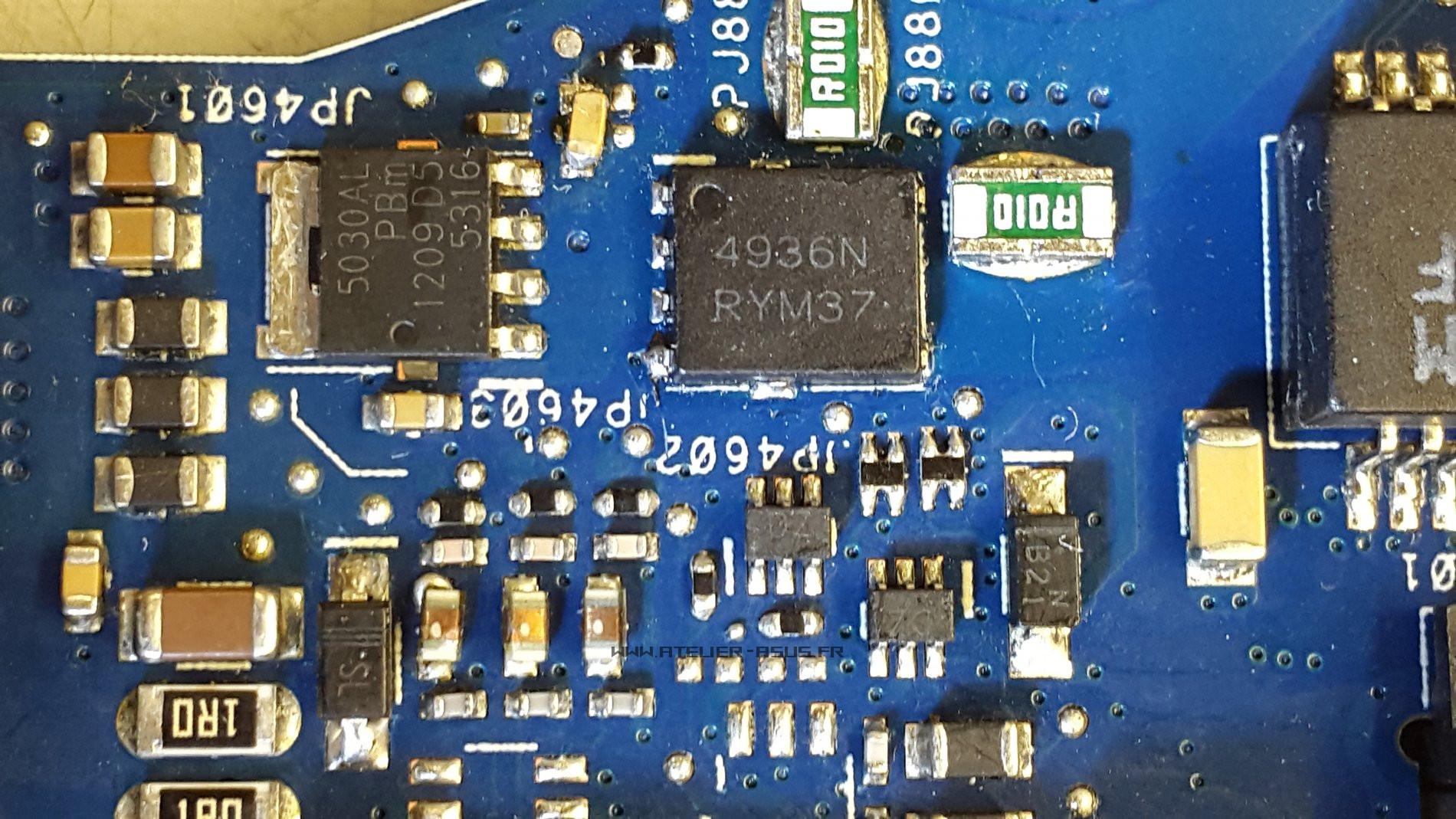

J'ai changer la diode hs , le mosfet 4936N (le 2eme) et le condo 100nf ...

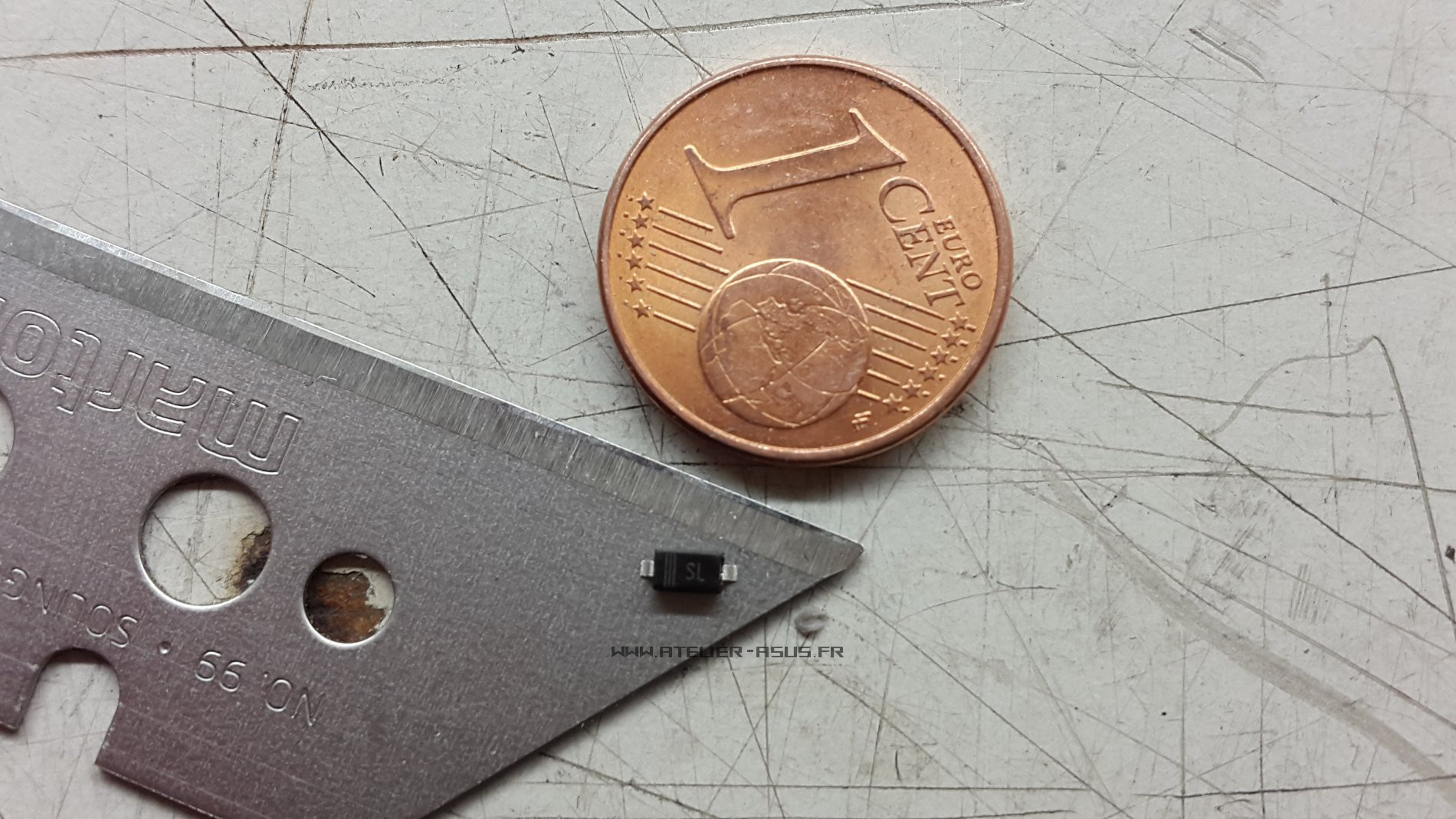

La diode n'ayant pas trouvé le modele exact j'ai pris une schottky 1N5819 qui a les meme spec ...
Je joint quelques photos . Si ça peut en aider certain .
Et encore merci !!
