GUIDE Tuto démontage G46vw

milediou

Technicien réparateur
Staff
Modérateur
Modèle
G46vw
Proc
i7-3630QM
HD
SSD 840EVO mSata 250Go + SSD MX500
RAM
8Go DDR3
Ecran
14" / 23" ext full HD
OS
Dualboot Debian 10 Buster | Windows 10 (diag )
#1
Afin de compléter deux vidéos en ligne sur le démontage/remontage du G46vw, voici un tuto en français avec quelques explications supplémentaires.

Au sommaire :

Démontage du clavier

Le démontage du clavier s'avère nécessaire si vous souhaitez :
  • accéder au HDD/SSD
  • débrancher la batterie
  • accéder à la pile pour faire un clear Cmos
Outillage nécessaire : tournevis avec jeu d'embouts plats, cruciformes, Torx




ATTENTION : pour cette étape, la batterie est toujours connectée et certains circuits CM sont sous tension et sont donc vulnérables. Un objet métallique qui tombe sur la carte mère peut amener à la destruction d'un composant, de même qu'une décharge électrostatique provenant de votre main. Donc prudence !


La première étape consiste à retirer les 7 vis Torx entourées en rouge ci-dessus.

Ensuite il faudra dégager la trappe mémoire (1 vis)



et retirer deux patins en caoutchouc sous lesquels se trouvent deux autres vis.


Comme les vis sont toutes différentes en longueur et type de tête, il est fortement recommandé de bien tout repèrer. Ca évitera les erreurs au remontage.



Deux autres vis se trouvent dans le compartiment mémoire



A ce stade, vous pouvez retourner le portable et retirer la plaque support des HP se trouvant à l'arrière. Il y a un petit connecteur à débrancher.



Le clavier est maintenu par deux vis (une dans chaque angle)



Et voici sans doute l'étape la plus délicate (risque de casse). Le clavier est également clippé sur le châssis. Pour le dégager, il faudra procéder avec une carte plastique semi-rigide, type carte de fidélité, et commencer par un des deux angles supérieurs. Je vous préviens tout de suite que le bougre ne se laisse pas faire et qu'il faudra patience et modération pour en venir à bout fatigué



Quand vous aurez eu raison de la bête, pensez à la nappe qui se trouve dessous. Il serait dommage après tant d'effort de tout gâcher en arrachant la nappe ou le connecteur. La partie noire, pointée par le tournevis ci-dessous, doit être basculée pour libérer la nappe de son connecteur.



Nous avons enfin accès au connecteur de la batterie . Avant de poursuivre, on va immédiatement mettre les circuits hors tension.






Pièces jointes

Dernière édition par un modérateur:

milediou

Technicien réparateur
Staff
Modérateur
Modèle
G46vw
Proc
i7-3630QM
HD
SSD 840EVO mSata 250Go + SSD MX500
RAM
8Go DDR3
Ecran
14" / 23" ext full HD
OS
Dualboot Debian 10 Buster | Windows 10 (diag )
#2
Démontage de l'écran
Le démontage de l'écran s'avère nécessaire si vous souhaitez :
  • déposer la carte mère
  • changer une charnière
Dans un premier temps, il y a trois choses à déconnecter de la carte mère :

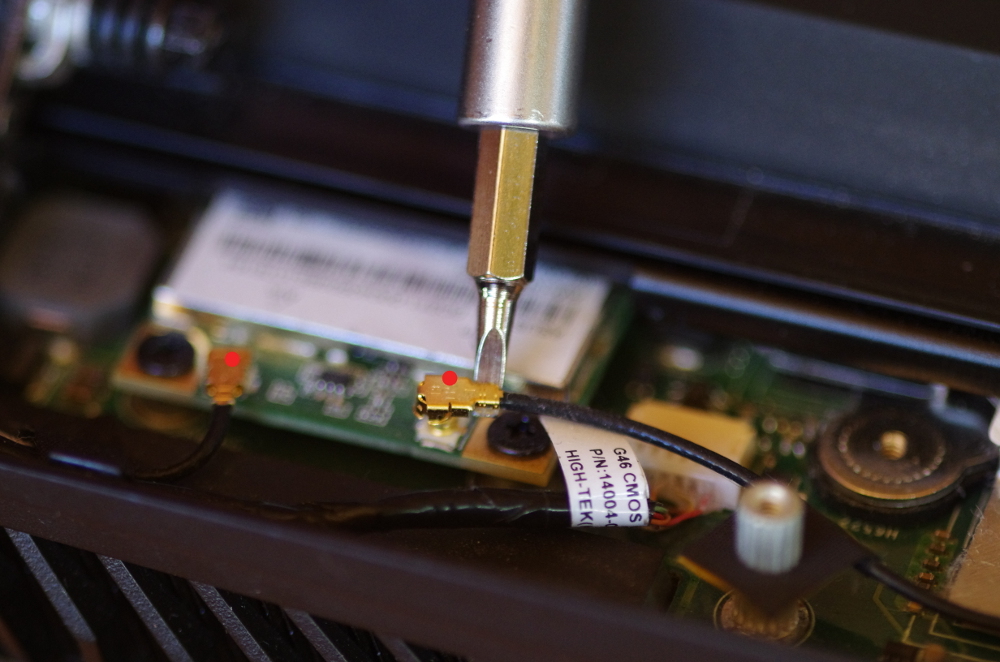

  1. les antennes (x2) de la carte Wifi

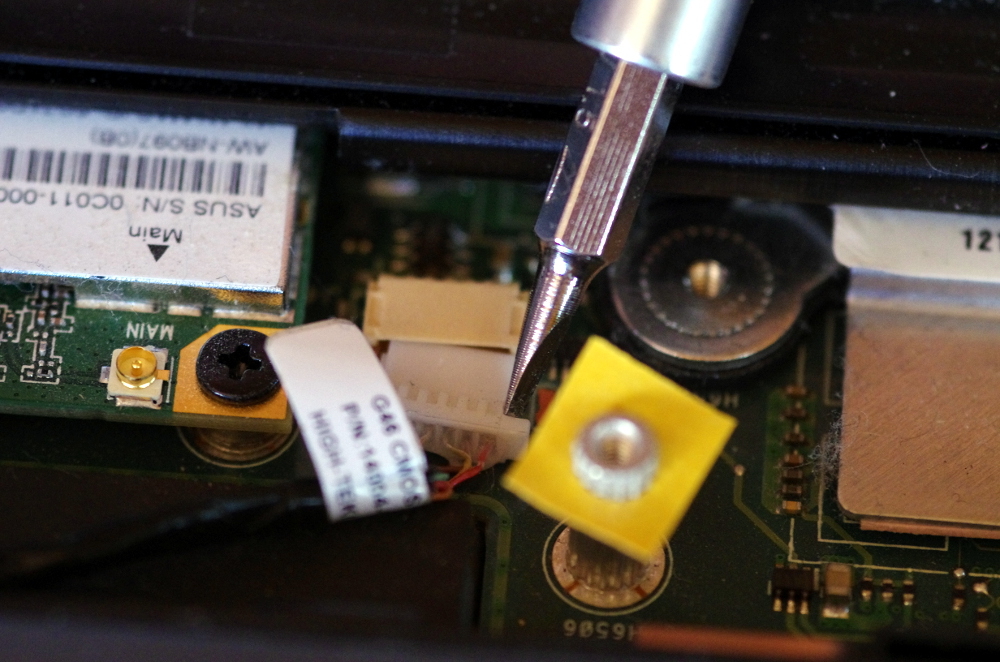

  2. le connecteur de la caméra CMOS
  3. le connecteur de la nappe LVDS

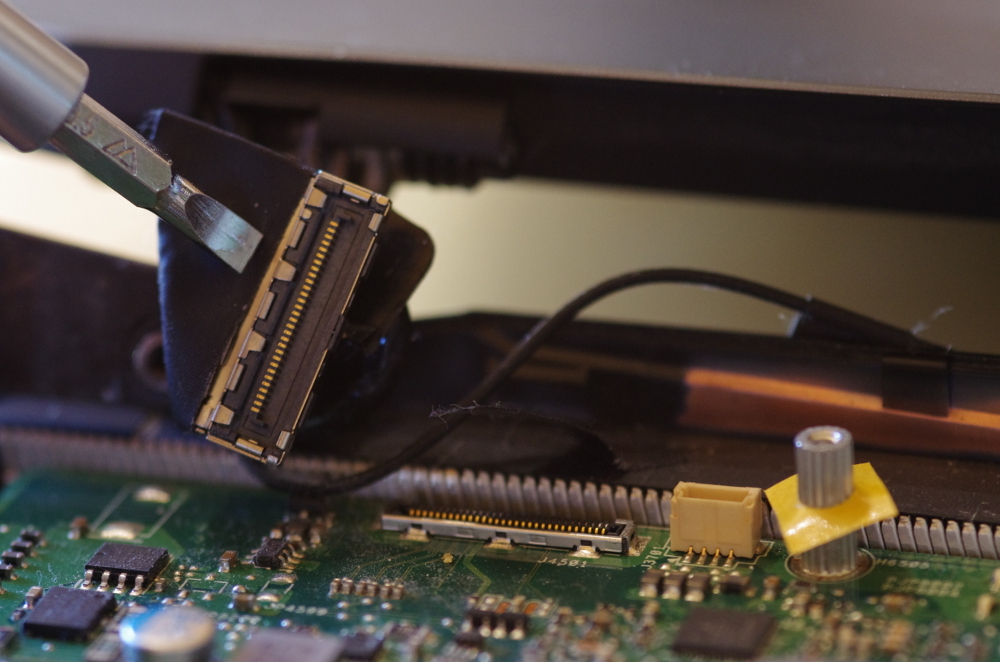

Pour débrancher le connecteur LVDS, faire levier avec un tournevis plat de part et d'autre.



Ensuite, il faudra s'attaquer à la fixation des charnières:

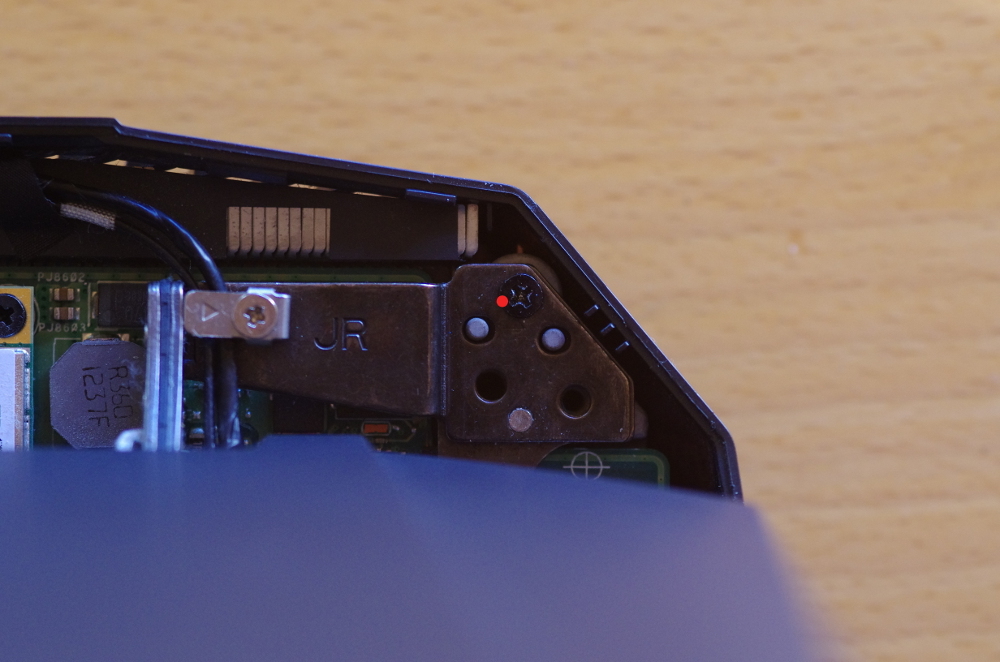

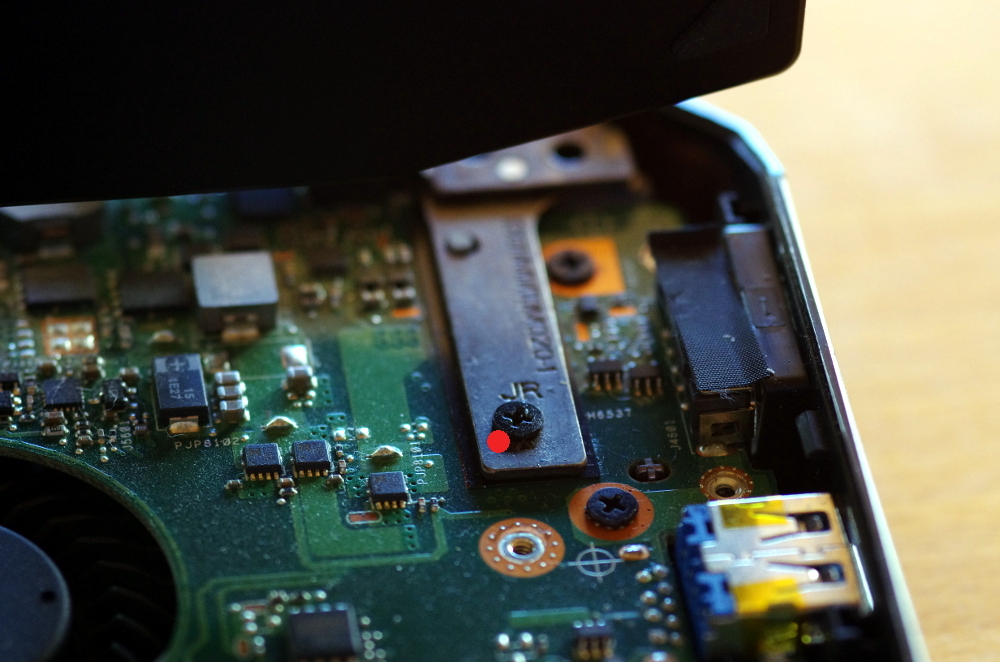

Deux vis coté droit

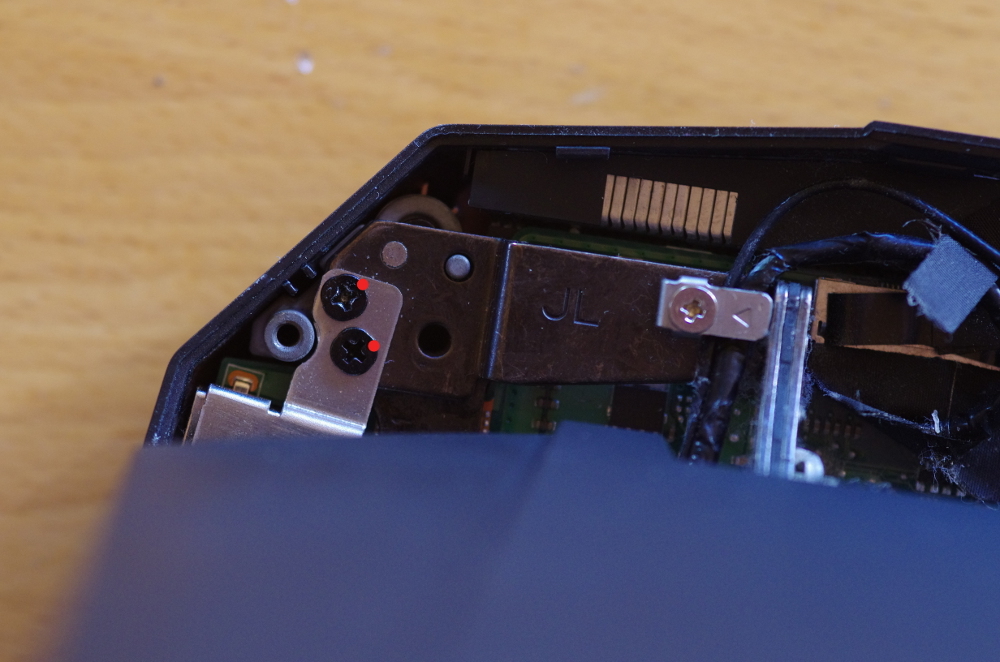

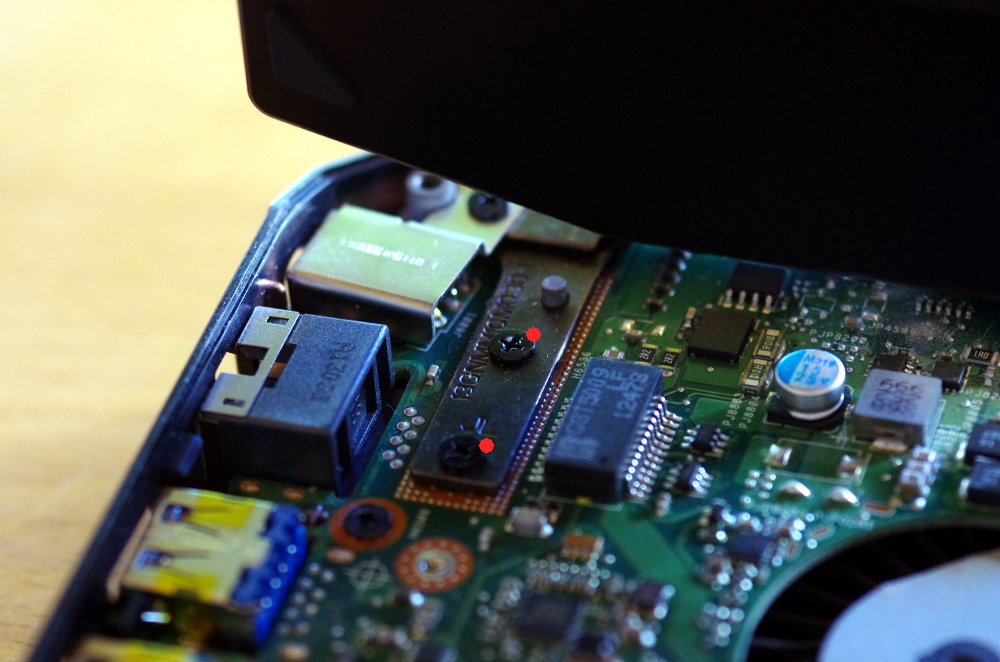

Quatre vis coté gauche (repérez bien les emplacements pour le remontage)

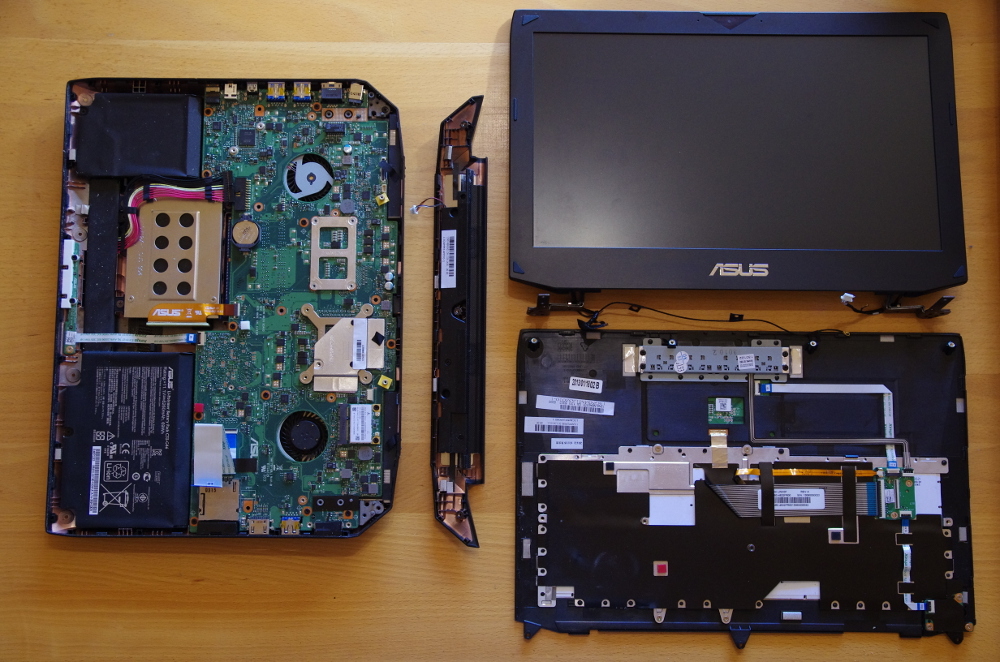

A ce stade votre écran est libéré et voici ce que vous avez sur la table :)






Dernière édition par un modérateur:

milediou

Technicien réparateur
Staff
Modérateur
Modèle
G46vw
Proc
i7-3630QM
HD
SSD 840EVO mSata 250Go + SSD MX500
RAM
8Go DDR3
Ecran
14" / 23" ext full HD
OS
Dualboot Debian 10 Buster | Windows 10 (diag )
#3
Dépose de la carte mère
La dépose de la carte mère s'avère nécessaire si vous souhaitez :
  • changer la batterie
  • dépoussiérer votre systéme de ventilation
  • changer vos pâtes thermiques
  • remplacer votre connecteur d'alimentation

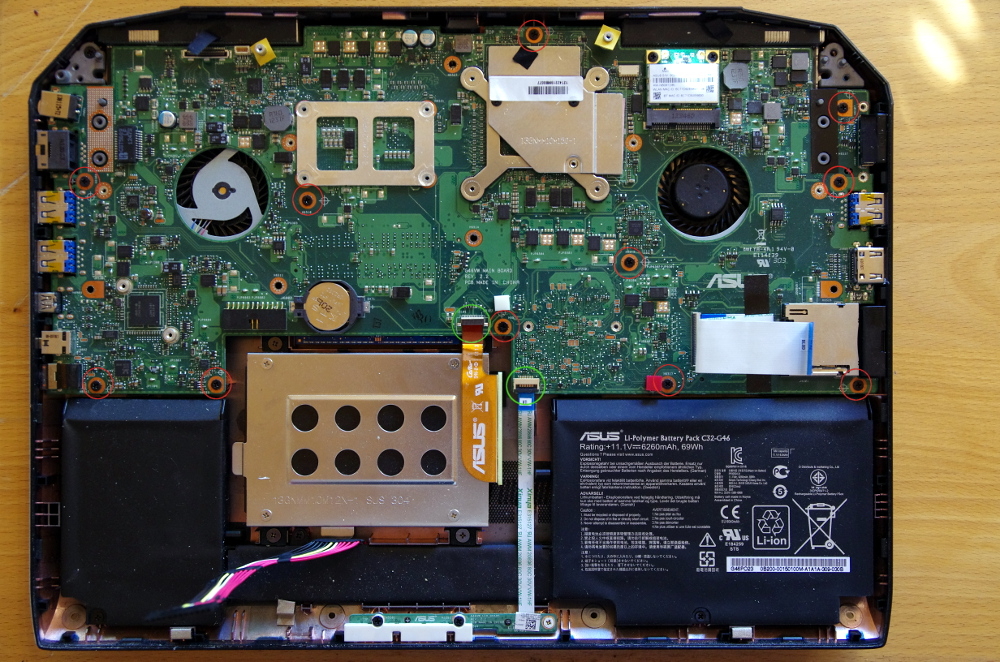

Cette dernière étape ne présente pas de grosses difficultés. Il y a 11 vis de fixation à retirer et cerclées en rouge sur la photo ci-dessous. Au remontage, il faudra bien veiller à les replacer au bon endroit, certains emplacements devant rester libre.
Il faudra également débrancher deux nappes de leurs connecteurs respectifs (cerclés en vert)

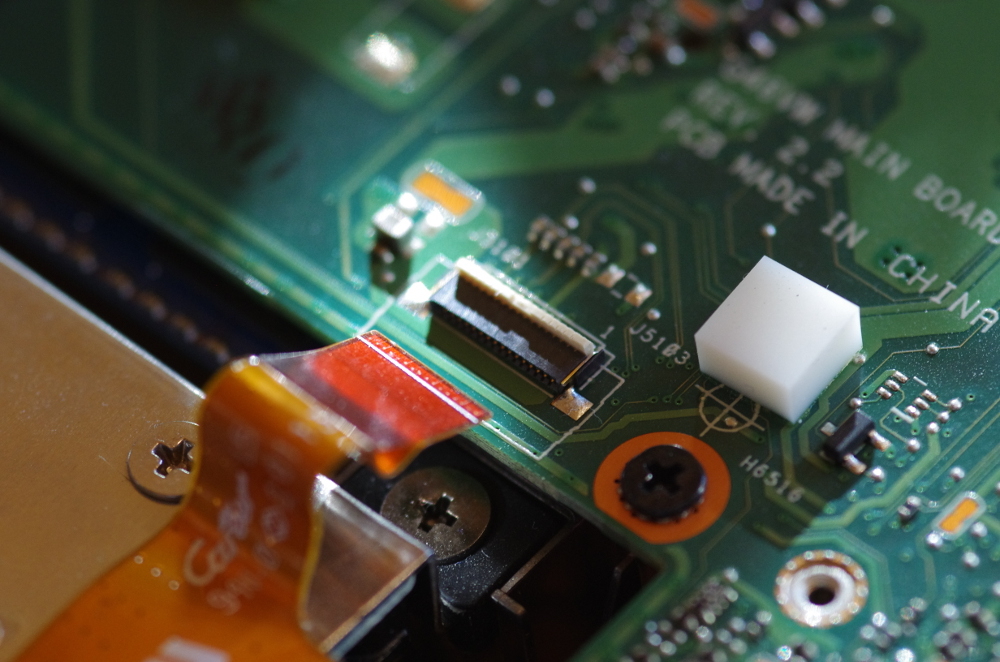

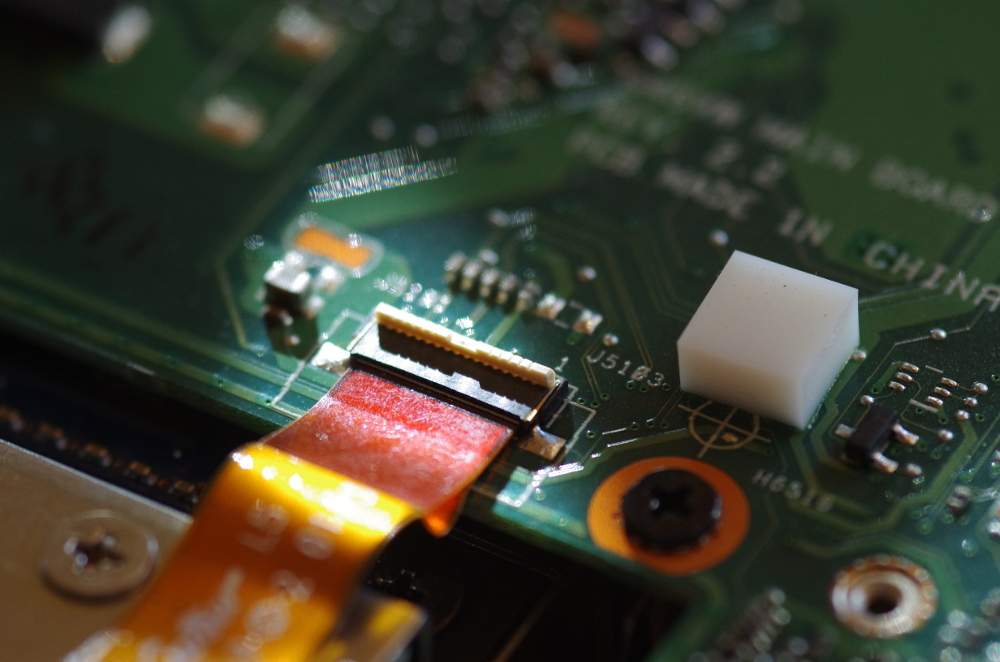

La nappe du disque dur et son connecteur. Notez la partie blanche qui doit être basculée pour pouvoir retirer la nappe.

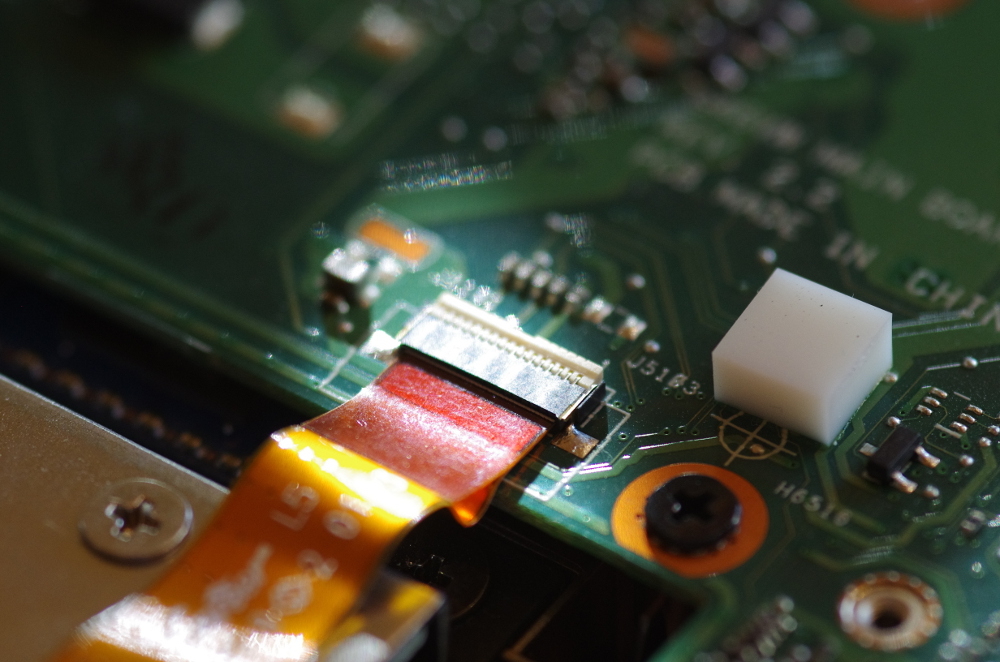

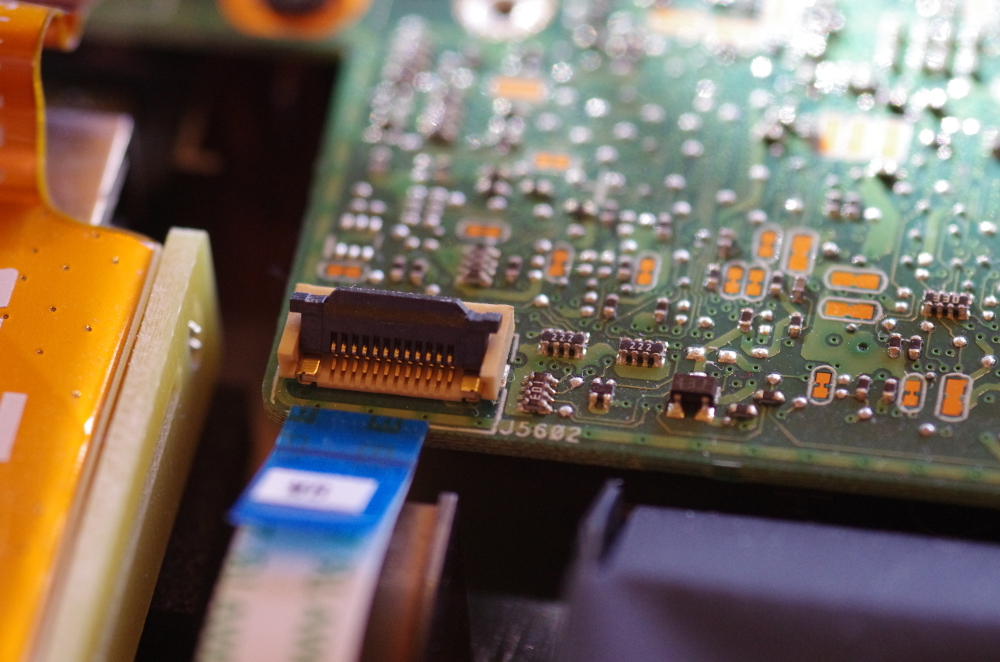

Même systéme de fixation pour la nappe du bandeau de leds.

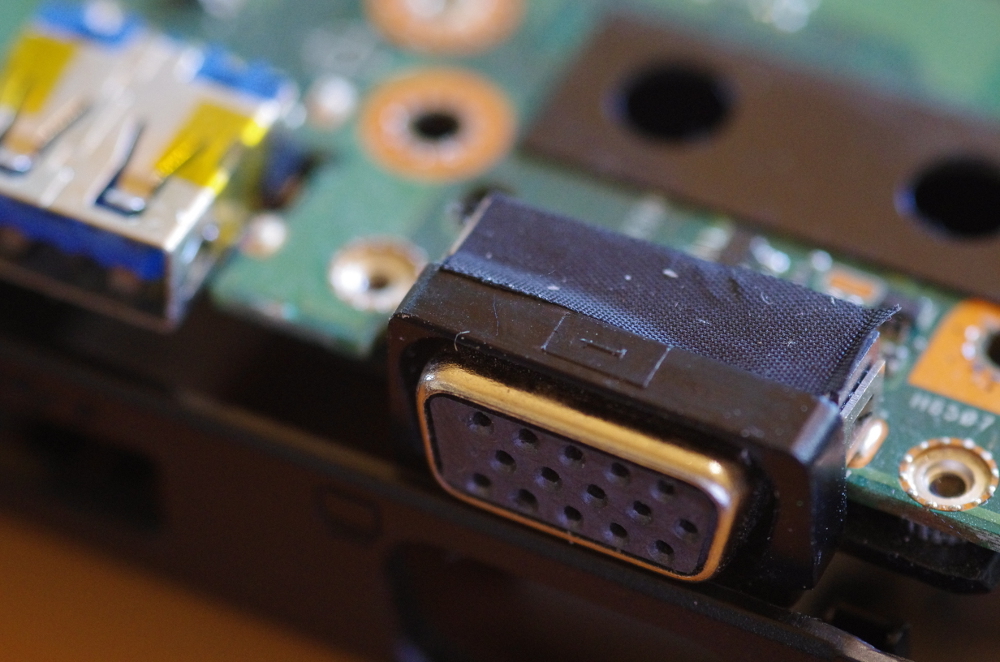

Là encore, point délicat pour l'extraction de la CM (risque de casse). Je vous conseille de commencer par dégager le port VGA en premier en écartant légèrement le châssis. fatigué



Ceci fait, la carte vient assez facilement :)
A vous le grand nettoyage !



Pour ceux qui ont raté la présentation de cette machine, rendez vous >ICI<
