Modèle ASUS : ROG G501VW-FY112T
Symptômes : l’ordinateur s’éteint tout seul, impossible de le rallumer immédiatement. Il faut attendre quelque temps (de 10 à 20 minutes). L’appareil n’est pas spécialement chaud.
Tests du client : échange avec le SAV ASUS / devis de 617 € du SAV ASUS pour changer la carte mère. ASUS ne réparent pas les cartes mères, la seule option étant le remplacement.
Technicien en charge de l'intervention :
RICO57
Compte rendu de l'intervention :
A l'ouverture du portable, des traces d'oxydation sont mises en évidence, à plusieurs niveaux :

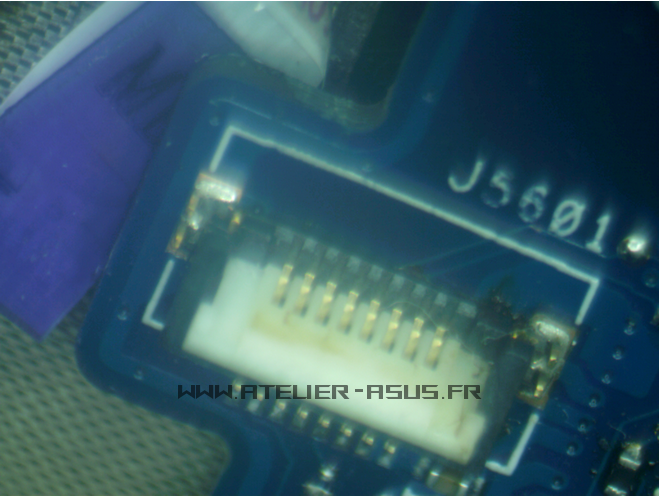

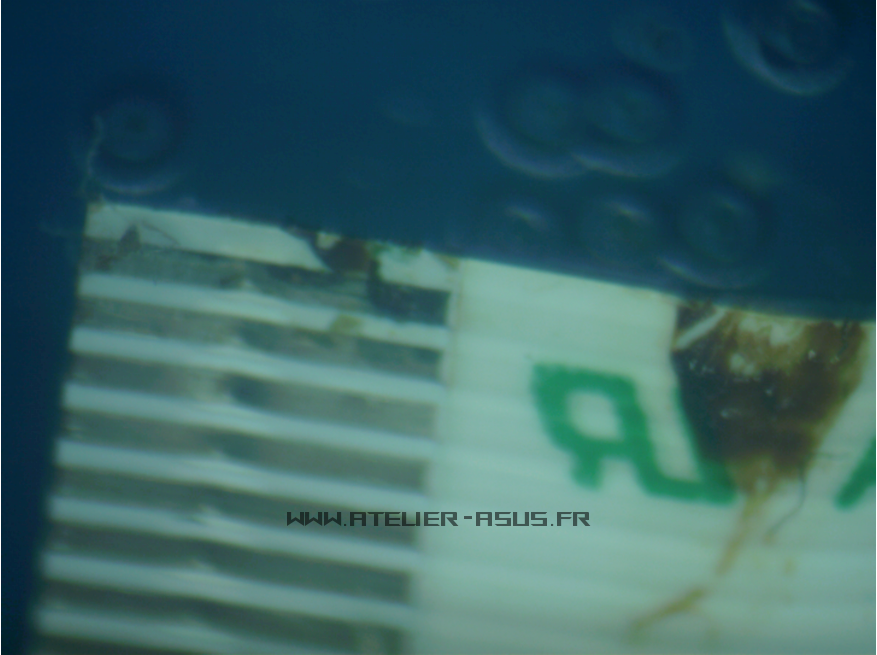

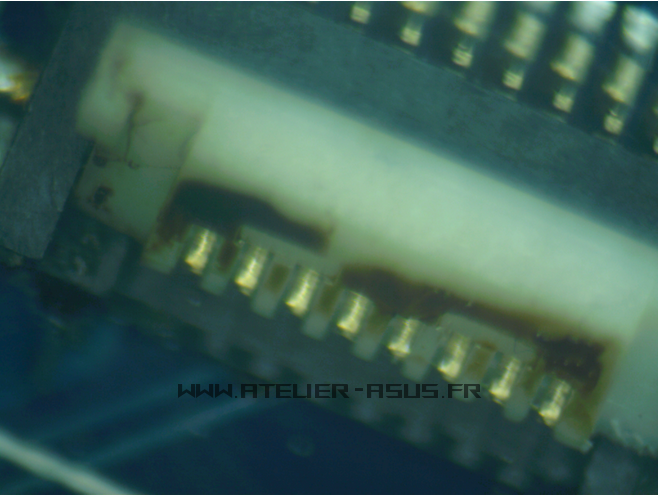

Une nappe vers les LEDs potentiellement en court circuit :

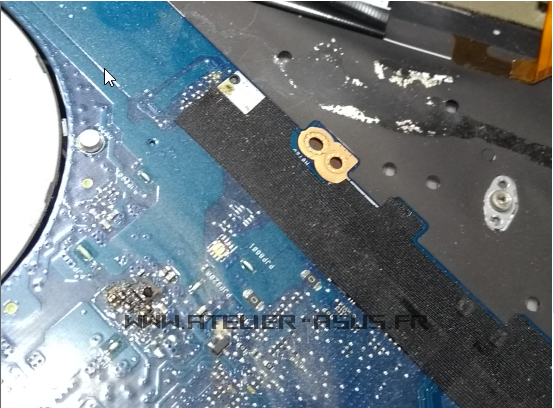

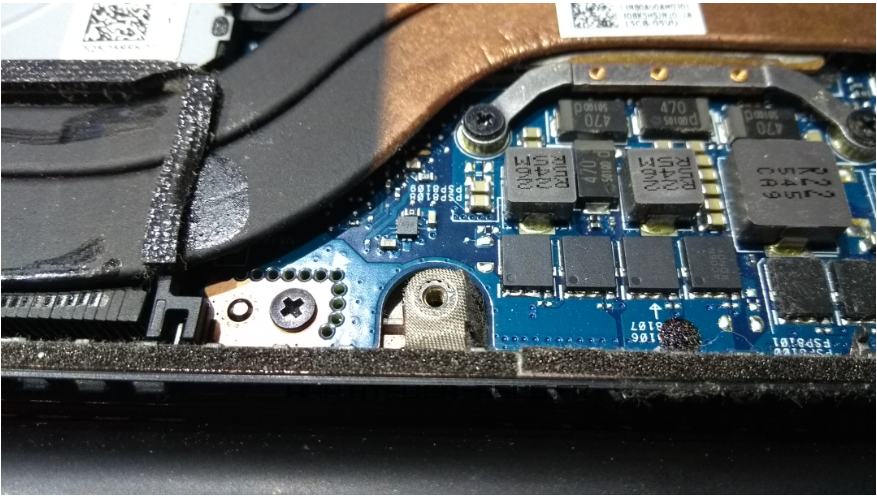

a proximité des radiateurs, présence de taches sur la carte mère
Démontage peu aisé de la carte mère : ça collait au fond !

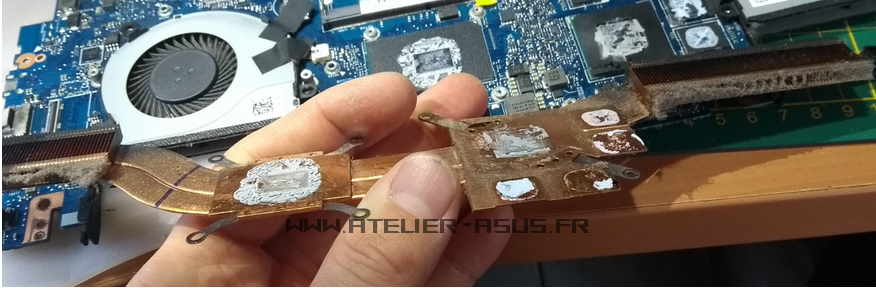

Le changement des pâtes thermique n'est pas un luxe !
www.forum-des-portables-asus.fr
Nous poursuivons les observations plus en profondeur à l'aide du microscope.
Nous constatons l'ampleur des dégâts et beaucoup de travail s'annonce. Mais cela sera toujours mieux que de changer la carte mère.

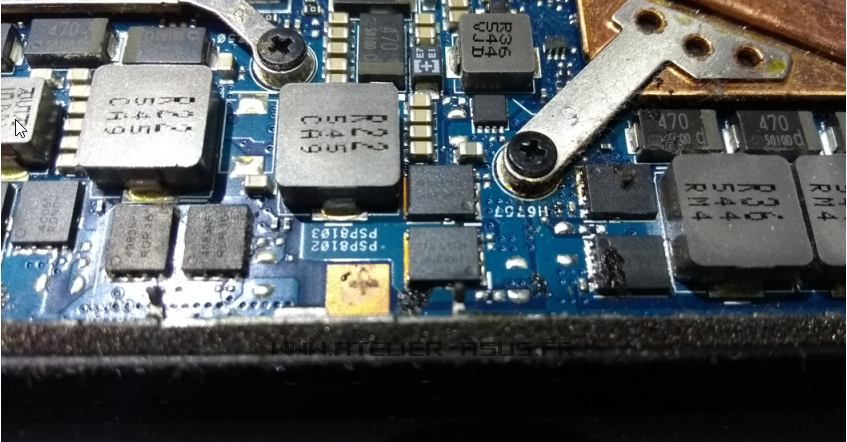

Traces d'oxydation jouxtant l'alimentation de la carte graphique
et de l'alimentation du processeur (CPU)

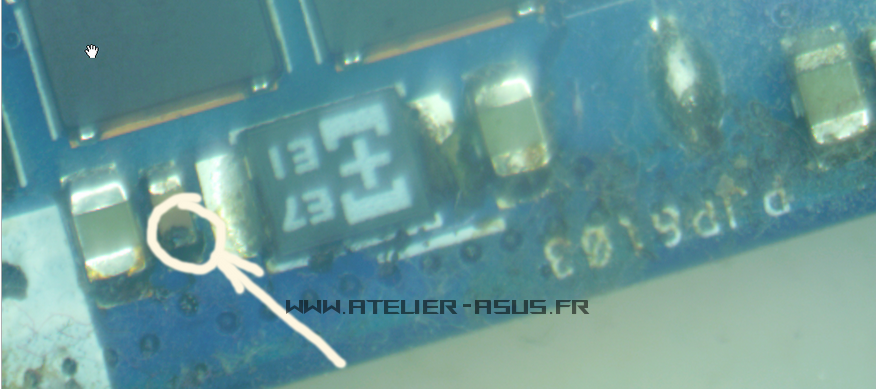

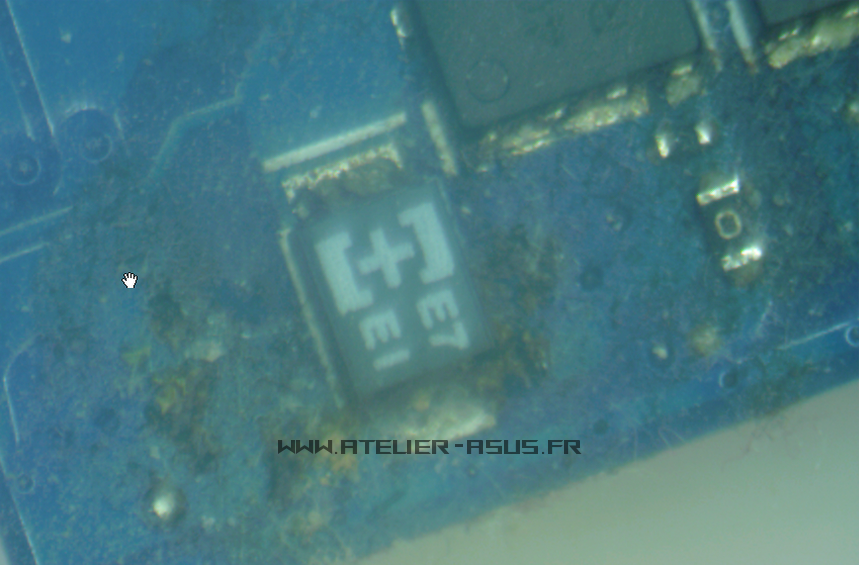

a coté du CPU, un condensateur a grillé

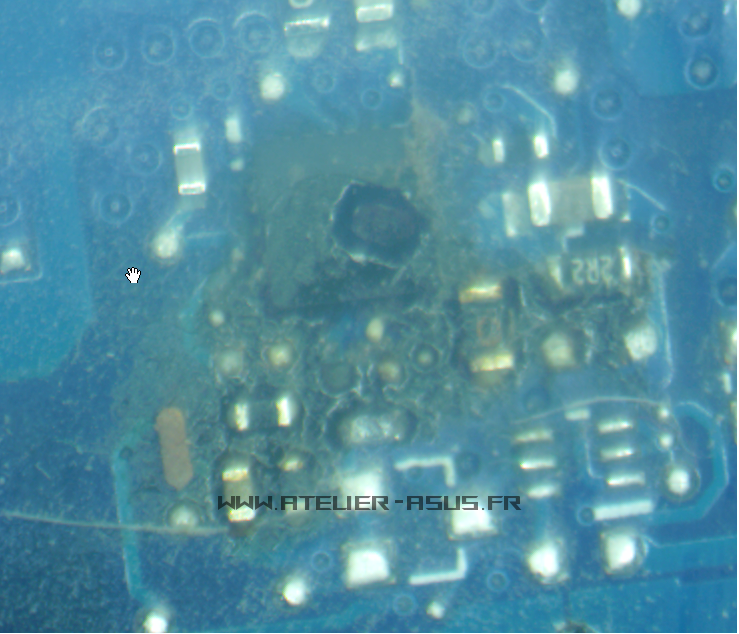

sous la carte mère l'étendue des dégâts s'exprime, notamment un régulateur à remplacer sur une large zone oxydée
D'autres zones sont impactées. Nous les nettoyons ainsi que les précédentes.
Les pâtes thermiques ont été changées, un nettoyage en profondeur des radiateurs à été effectué, révélant de nombreuses zones collantes propre au surcre.
Nous avons ensuite tenté un démarrage de machine : aucune réaction.
Par acquis de conscience nous remplaçons la puce BIOS/EEPROM. Toujours rien.
De nombreuses zones ont été touchées et les courts circuits peuvent se situer a tout niveau. Autant chercher une aiguille dans une botte de foin.
Nous pensons de plus en plus que la solution est le remplacement de la carte mère.
Dans un dernier élan de motivation, nous poursuivons tout de même l'inspection de la carte mère sur la zone la plus touchée.
Nous identifions 2 transistors hors service.
Nous entreprenons des mesures sur tout les transistors de la zone.

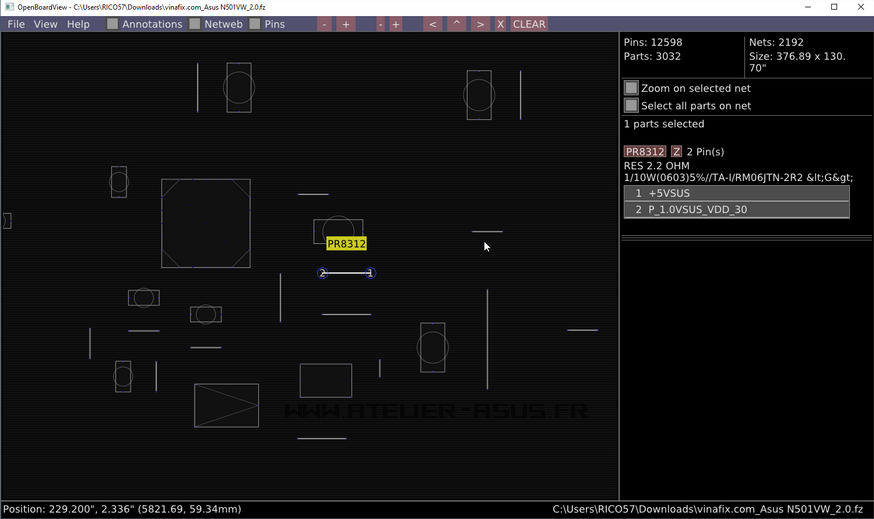

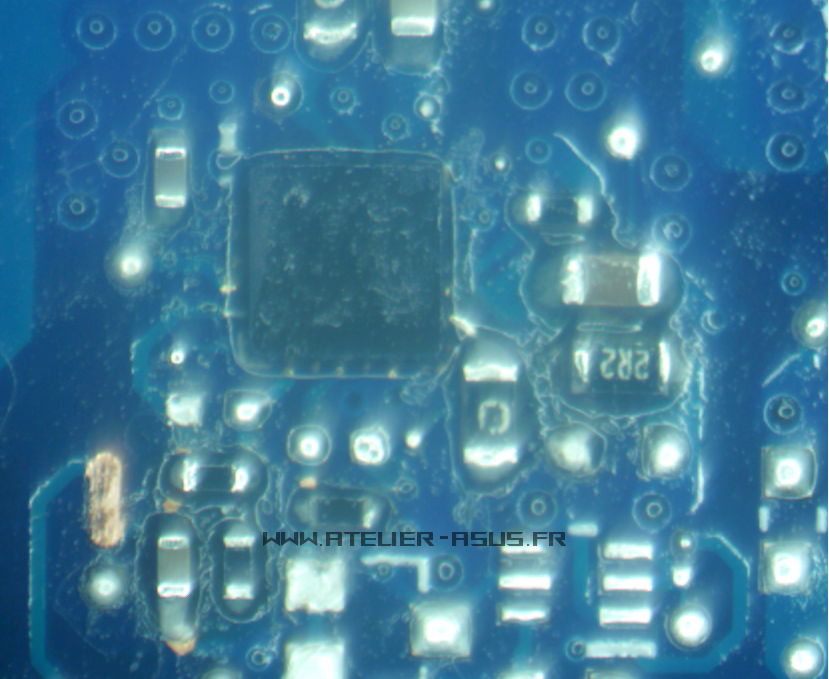

Et une lueur d'espoir, le resistor fusible 2.2 Ohms en entrée d'alimentation du régulateur est brulé. (minuscule point au centre).
Nous remplaçons ce composant.

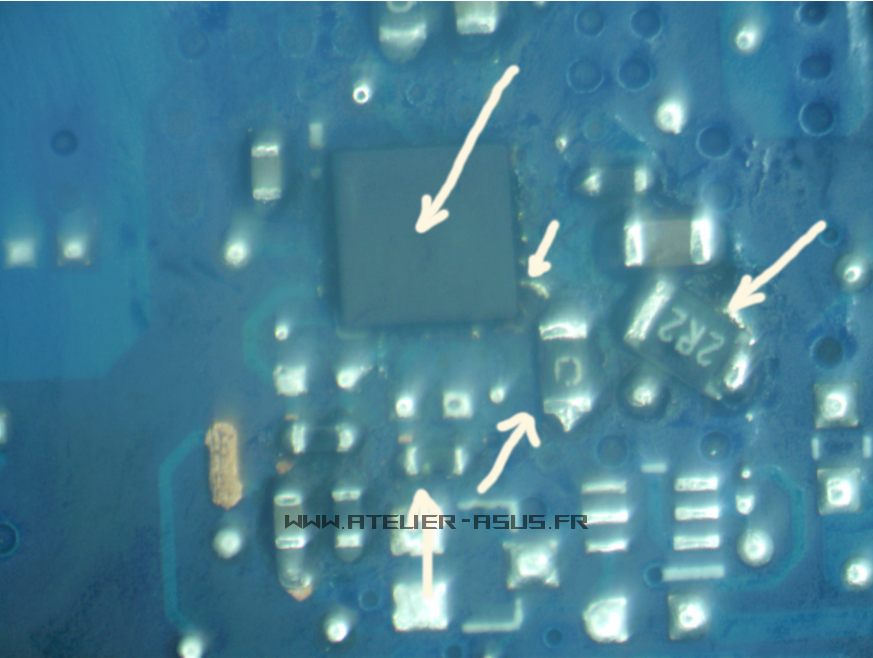

Dans cette zone, nous changeons 3 resistors, un régulateur et reconstruisons une piste.

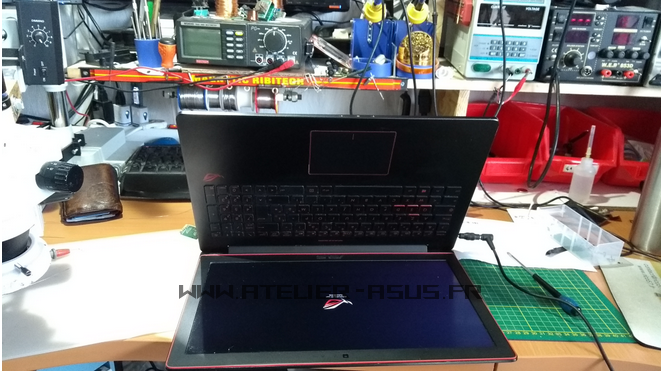

Nous alimentons et mettons sous tension la carte pour un test rapide, nous mesurons 1 Ampère sans l'écran, c'est prometteur.
Symptômes : l’ordinateur s’éteint tout seul, impossible de le rallumer immédiatement. Il faut attendre quelque temps (de 10 à 20 minutes). L’appareil n’est pas spécialement chaud.
Tests du client : échange avec le SAV ASUS / devis de 617 € du SAV ASUS pour changer la carte mère. ASUS ne réparent pas les cartes mères, la seule option étant le remplacement.
Technicien en charge de l'intervention :
RICO57
Compte rendu de l'intervention :
A l'ouverture du portable, des traces d'oxydation sont mises en évidence, à plusieurs niveaux :
Une nappe vers les LEDs potentiellement en court circuit :
Afin d'éviter une surchauffe de votre portable et des dommages irréversibles, nous conseillons le contrôle et le changement des pâtes et pads thermiques au plus tard tout les 2 ans.
Nous vous proposons ce guide afin de réaliser vous-même cette opération :
GUIDE - Remplacement des pâtes thermiques CPU et GPU
Si vous ne vous sentez pas à l'aise avec l'opération, demandez une prise en charge auprès de l'atelier ASUS. Devis gratuit et sans engagement. Remplacer les pâtes thermiques CPU et GPU Une opération de maintenance que nous conseillons d'effectuer tout les ans si votre portable est équipé...
www.forum-des-portables-asus.fr
Nous poursuivons les observations plus en profondeur à l'aide du microscope.
Nous constatons l'ampleur des dégâts et beaucoup de travail s'annonce. Mais cela sera toujours mieux que de changer la carte mère.
Traces d'oxydation jouxtant l'alimentation de la carte graphique
Nous avons ensuite tenté un démarrage de machine : aucune réaction.
Par acquis de conscience nous remplaçons la puce BIOS/EEPROM. Toujours rien.
De nombreuses zones ont été touchées et les courts circuits peuvent se situer a tout niveau. Autant chercher une aiguille dans une botte de foin.
Nous pensons de plus en plus que la solution est le remplacement de la carte mère.
Dans un dernier élan de motivation, nous poursuivons tout de même l'inspection de la carte mère sur la zone la plus touchée.
Nous identifions 2 transistors hors service.
Nous entreprenons des mesures sur tout les transistors de la zone.
Et une lueur d'espoir, le resistor fusible 2.2 Ohms en entrée d'alimentation du régulateur est brulé. (minuscule point au centre).
Nous remplaçons ce composant.
