RESOLU Problème démarrage

[RICO57]

Salut
Le 3.3V est le signal "power buton" qui te permet de démarrer.
tu peux voir si tu as le +5VAO et +3VAO des photos 7 et 8 quand tu ne trouve pas ce signal de 3.3V sur ton connecteur de liaison entre carte mère et DC board.(carte d'alim).
Je suspecte soit ton régulateur du 5 et 3V, soit ton BIOS (le régulateur marche toujours sauf si il a pas le signal pour ça)

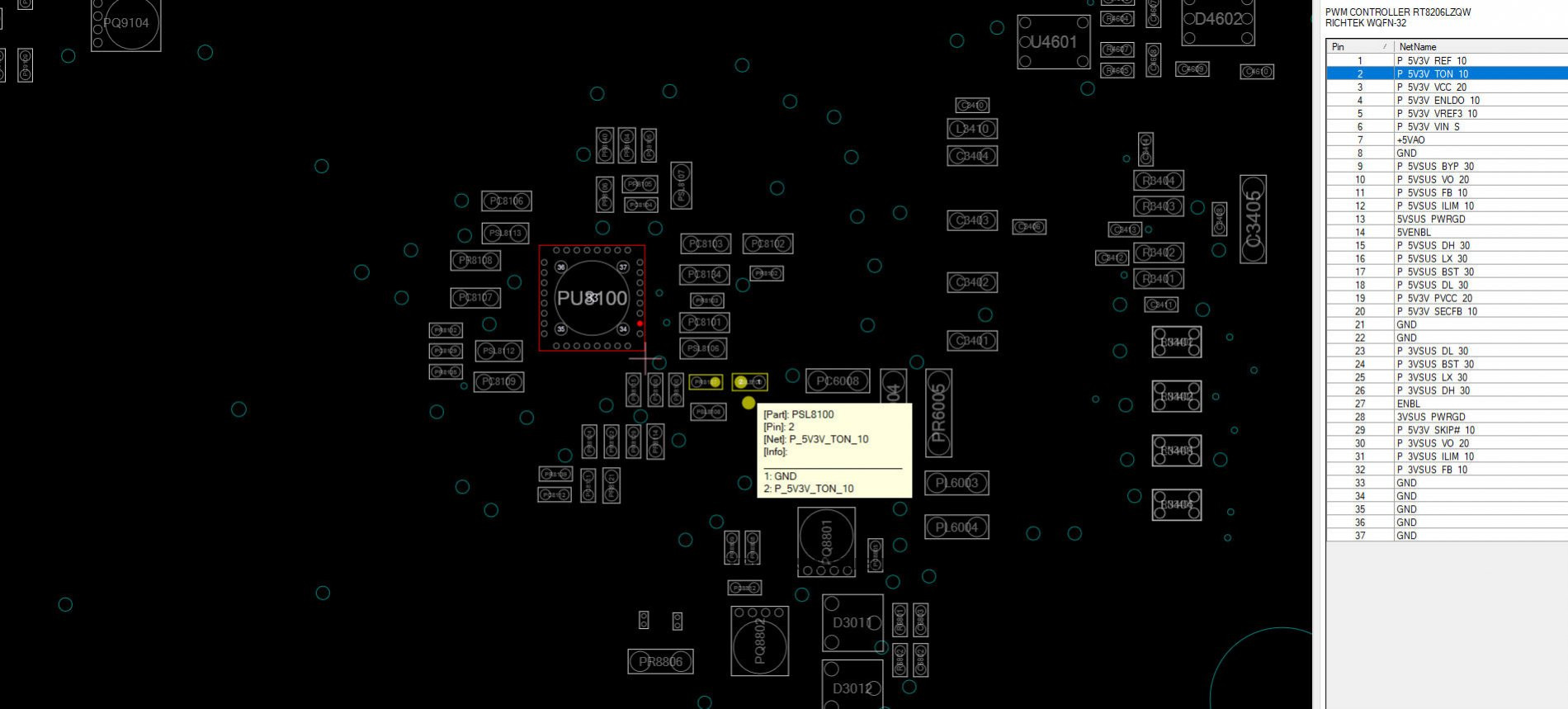

Le régulateur est sur la photo 6 la grosse puce.
elle doit recevoir 19V en entrée (AC_BAT_SYS,renommé sur la photo 6: P_5V3V_VIN_S ) et il va calculer le temps d'ouverture des portes (pour passer ce 19V en 5 ou 3.3V) en faisant passer ce voltage d'entrée (19V ici, mais 11V seulement sur batterie) dans une résistance, ce temps est appelé TON (Time ON).
souvent ce régulateur , a force de chauffer,refroidir, a simplement des soudures fissurée (dilatation)

Pour faire court, soit des voltages sont pas créés dans ce secteur pour cause de soudures à refaire probablement, ou de signal absent (du BIOS souvent).
Mais là pour voir plus en détail, sans la carte j'aurai du mal.
Cdt



[Garfield72]

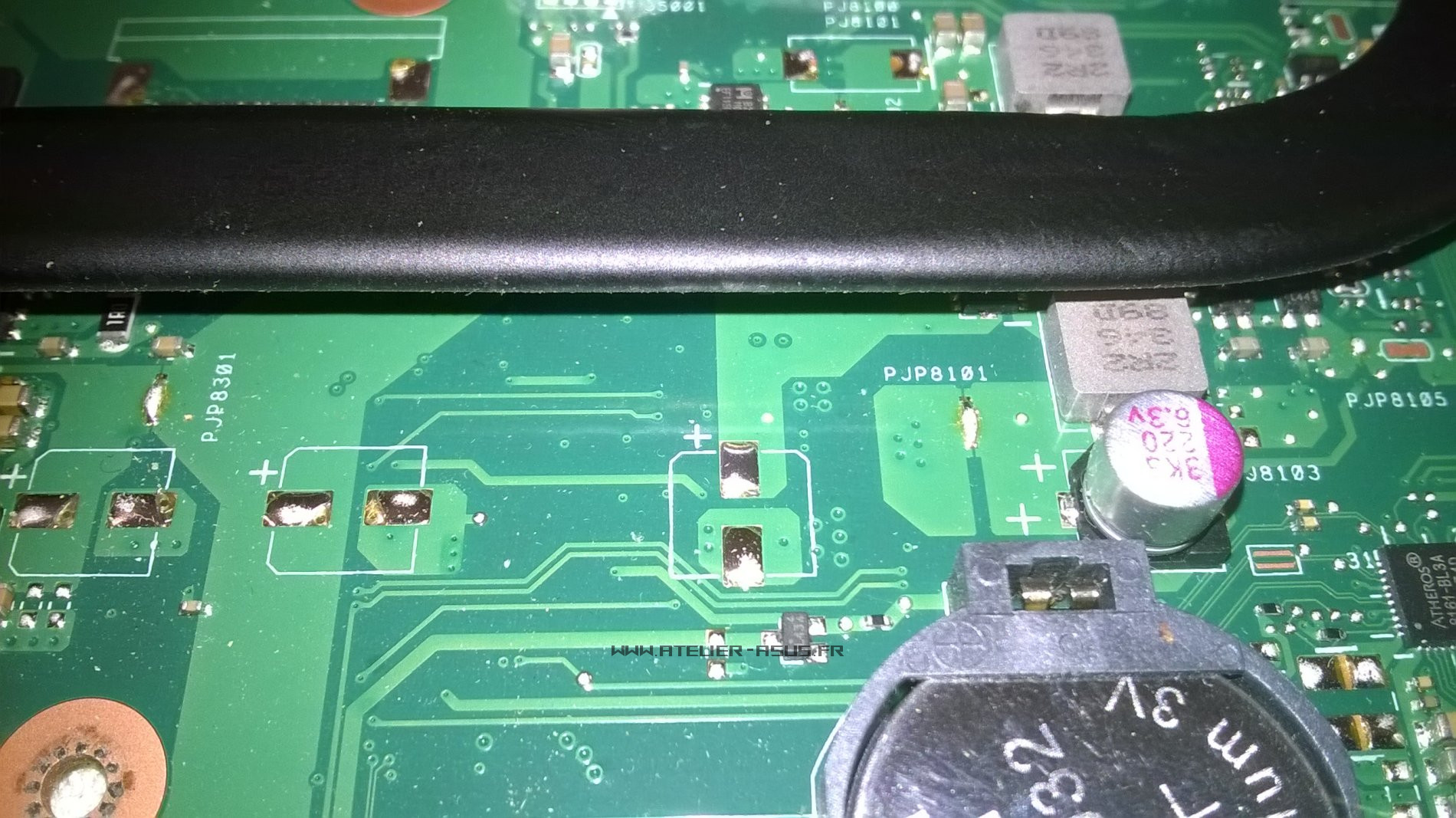

J'essaie de trouver les points de mesure, mais j'ai l'impression que la disposition des composants n'est pas la même sur ma carte mère que sur tes images. J'ai fini par trouver le PJP 8101 (photo 7), il y a un + sur la carte mère coté processeur (voir photo jointe). C'est bien sur ce + qu'il faut que je contrôle le 5V? Pour le 3V, je n'ai pas trouver et je n'ai pas réussi à trouver le contrôleur PU8100.
Je vais déjà essayer de mettre à jour le BIOS, j'ai téléchargé la Version 202 sur le site d'ASUS ainsi que Winflash_Win10_64_VER301.



[milediou]

Je vais déjà essayer de mettre à jour le BIOS, j'ai téléchargé la Version 202 sur le site d'ASUS ainsi que Winflash_Win10_64_VER301.

un conseil, jette un oeil ici avant de flasher : www.forum-des-portables-asus.fr: Wiki - Flasher le BIOS de son ASUS | Le forum des portables Asus

Après tu en fait ce que tu veux mais flasher une machine instable n'est pas forcément la meilleure option



[RICO57]

Tu vois les gros blocs gris cubiques ?
ce sont des bobines en sortie de deux mosfets qui vont vers une tension plus basse.
Cette bobine L ou PL avec un numéro , sert à lisser la tension obtenue (pour du 5V à partir de 19V, on fait un peu de 19, du 0, un peu de 19, du 0...)
donc on a des crénaux 19 et 0V et on les lisse à la tension moyenne voulue avec cette bobine, qui est un point de mesure facile à trouver .
En général 3 et 5V sont une a voté de l'autre, donc c’est possible que ce soit ça, suffit de mesurer ...
et le contrôleur est soit à coté, soit en face (de l’autre coté de la carte mère).
Le "+" est là pour la grosse capa (capacité C et un nombre), car elle a une orientation + et -.
Elle sert a filtrer les parasites du courant alternatifs (une capa ne garde que la tension continue).

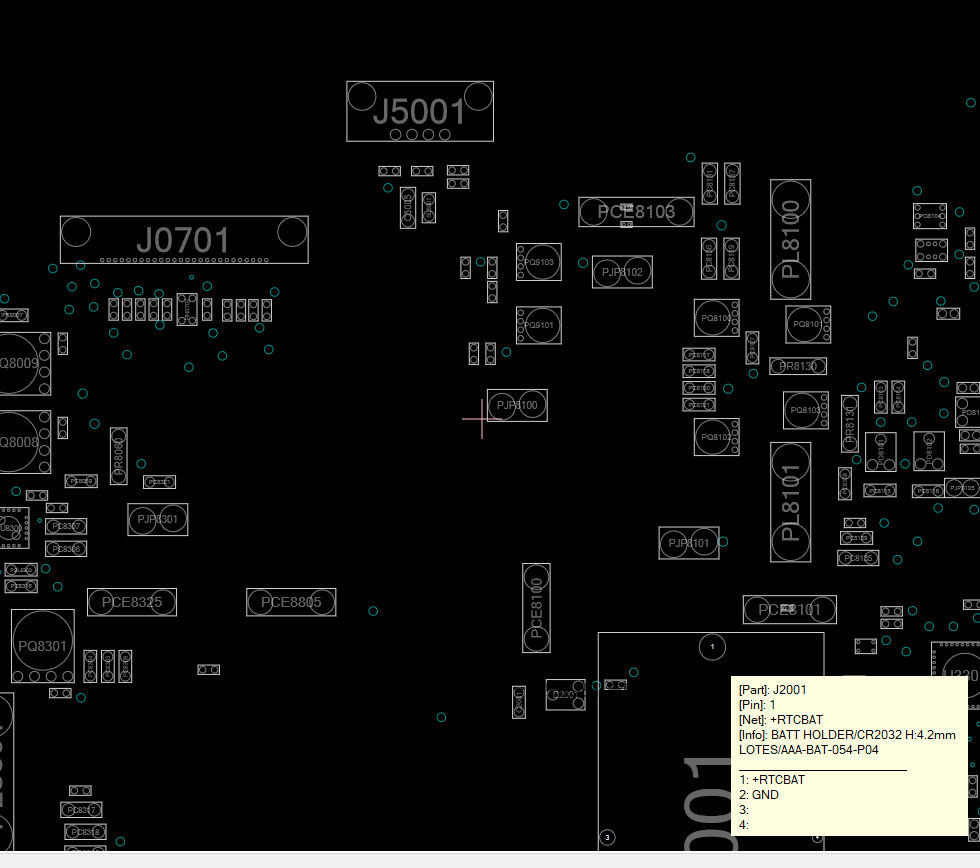

et je retrouve bien le support de la pile CMOS comme sur la photo 8 "J2001", en cliquant dessus j'ai "+RTCBAT"
En tournant mon image dans le sens de ta photo, tu t'y retrouve mieux ?
Cdt

PS : il y a des composants optionnels qui sont pas soudés, mais tu trouveras leur point de soudure virtuel sur ta carte.



[Garfield72]

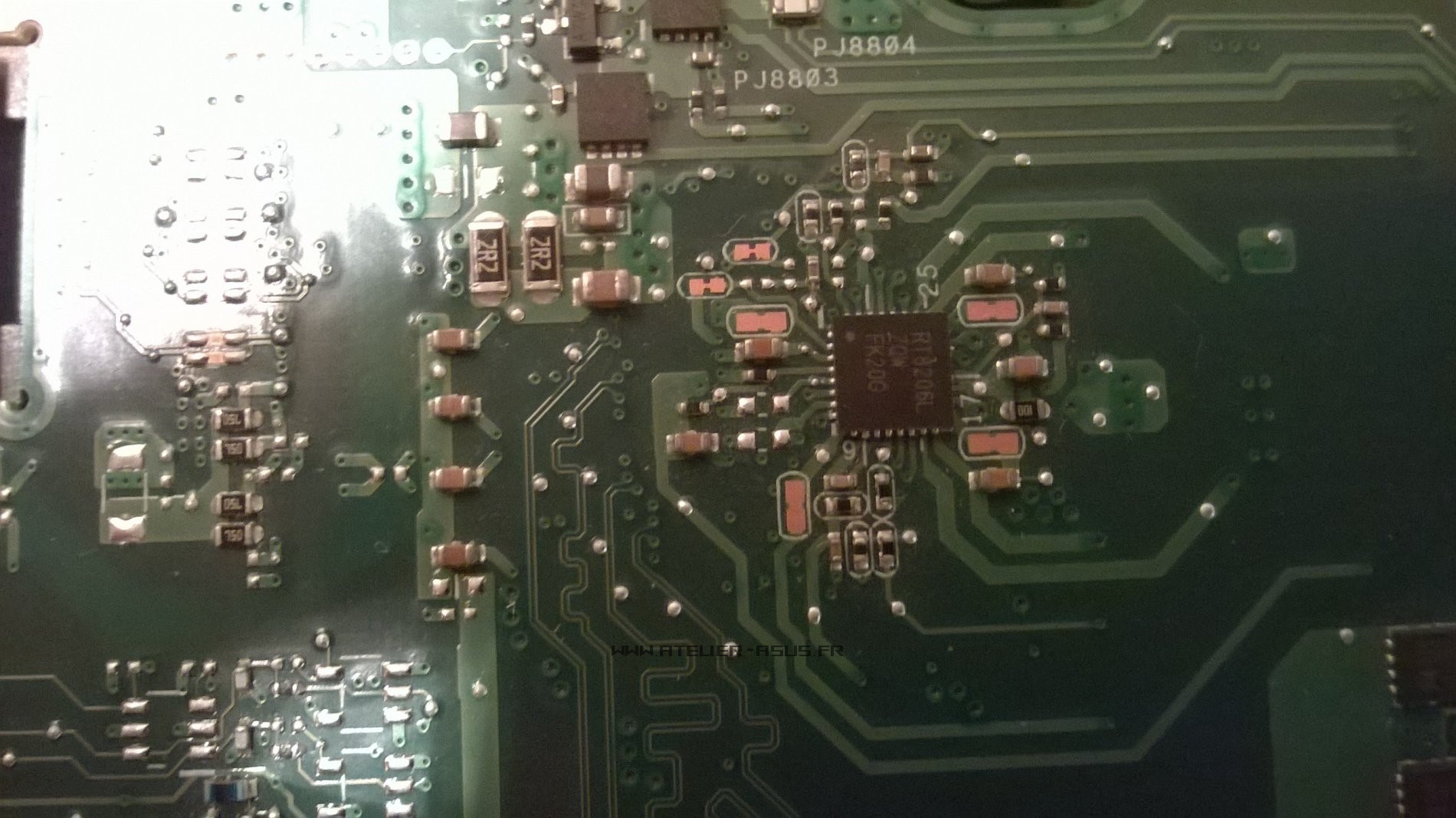

Bonjour, j'ai contrôlé hier soir e j'avais bien le 3.3V et le 5V sur les 2 bobines quand le PC est allumé et lorsque qu'il s'éteint, je perds le 3.3V sur la bobine. je pense avoir trouvé le régulateur (voir photo jointe)

Si je comprends bien , je dois trouver du 19V sur la pin 6. Sur la pin 2, je dois trouver quelle tension?
Ou faut-il que je prennes des tensions sur les autres pins?

Merci encore



[RICO57]

Salut Garfield72,
sur la pin 6 19V (environs à 0.5V près, sauf sur batterie tu auras le voltage de batterie 11 ou 12V)
La pin 2 semble être à la terre, car PR8137 n'est pas installée.
La pin 3 (et 9) devrait avoir le +5VAO , soit 5Volts.
Pin 13 +5VSUS_PWRDG devrait avoir une valeur positive (je pense 3.3V ou 5)
Pin 14 5VENBL devrait être positif, 3.3V ou 5
Pin 19 reliée a +5VAO par une très petite résistance de 10 Ohms, donc 5V aussi.
Pin 20 peut être 12V (pas sûr.)
Pin 27 ENBL est le signal de démarrage, devrait être positif (3.3V ?)

Ce serait peut être plus simple que tu me pm et je te file ce fichier ?? tu pourrais toi même voir ce qui va où et suivre les pistes

Pin 28 3VSUS_PWRGD passera a 3.3V dès que +3VSUS sera présent (il est généré après +3VAO)

Sinon, ton 3volts sur ton connecteur, celui appelé PWR_SW# , vient du +3VA ET de U3001, la puce EC (ou KB) , une grande puce 2cm a 128 pattes tout autour.
Elle gère plein d'entrées/sorties et ce signal.
LE +3VA vient du +3VAO de la puce précédente PU8100 qui a besoin du 19V

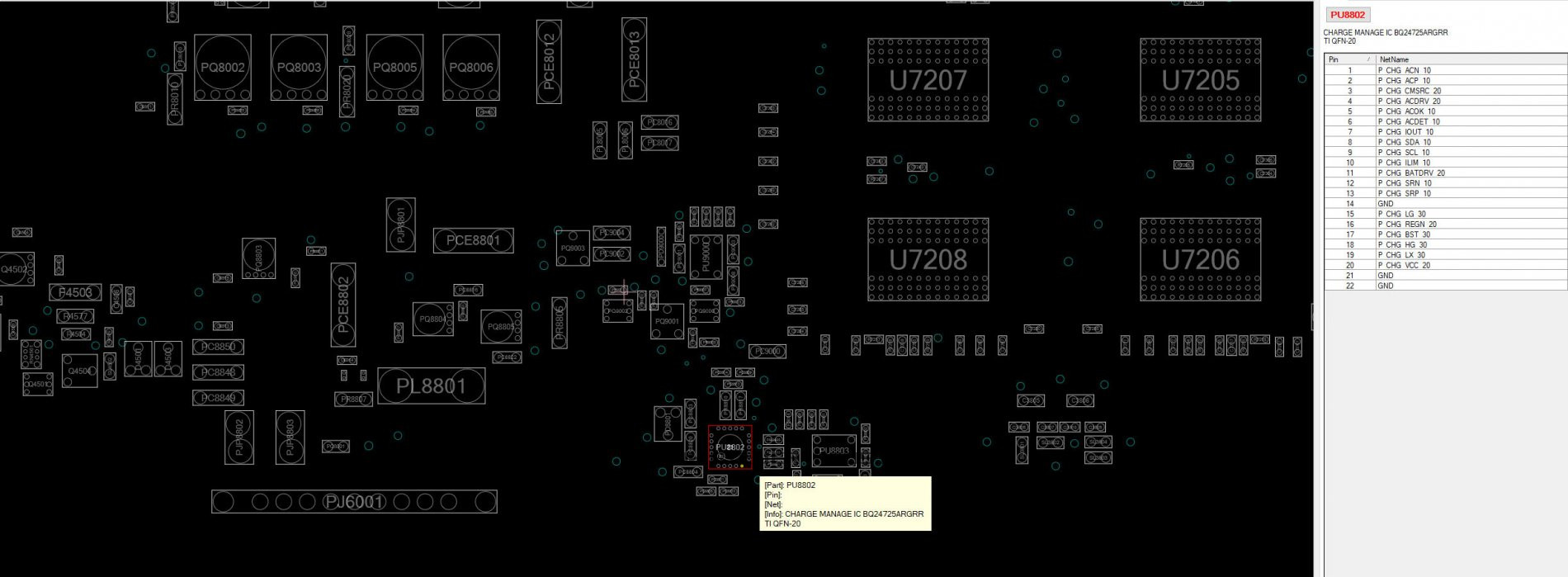

Mais sinon, j'aimerai que tu regarde aussi PU8802, qui se trouve a coté du connecteur de batterie. (une photo serait bien, nette et assez grande de la puce si possible)
C'est lui qui , avant PU8801, choisit quel signal d'alimentation il faut prendre.
C'est le CHARGE MANAGER IC , noté BQ24725 (ic c'est pour "puce").

je suspecte soit une de ces deux puces de mal fonctionner si tu n'as pas le +3VAO et +5VAO (c'est forcément un truc avant..),
soit les soudures sont à revoir, comme dit ça se dilate avec la température et il en résulte à la longue des micro fissures.

[hl=orange]Confirme moi que le 19V tu l'as toujours en toutes circonstances jusqu'à PU8801 ?[/hl]

La seule chose qui pourrait interférer c'est un signal d'extinction genre FORCE_OFF# ou autre et là je penserai plus au bios ou la puce EC
Le 1er est faisable, le 2e très compliqué (faut programmer cette puce en plus de la remplacer si HS, et elle à 128 pattes, gros taf, je préfère penser que c'est pas ça)

En gros , on en est a faire des soudures ou remplacer des puces à ce stade, ou éventuellement essayer le bios (moi je prends une autre puce que je programme à neuf, et conserve celle d'origine, ce qui permet de revenir facilement en arrière, et de jamais avoir de PC complètement briqué...)

Cdt



[Garfield72]

Bonjour, depuis mon dernier post, à chaque fois que j'allume le PC, celui-ci ne s'éteint plus donc je ne peux pas verifier si je perds certaines tensions.
Bindiou, je veux bien que tu me passes le fichier, c'est sûr que cela serait plus pratique. Par MP, je pense.

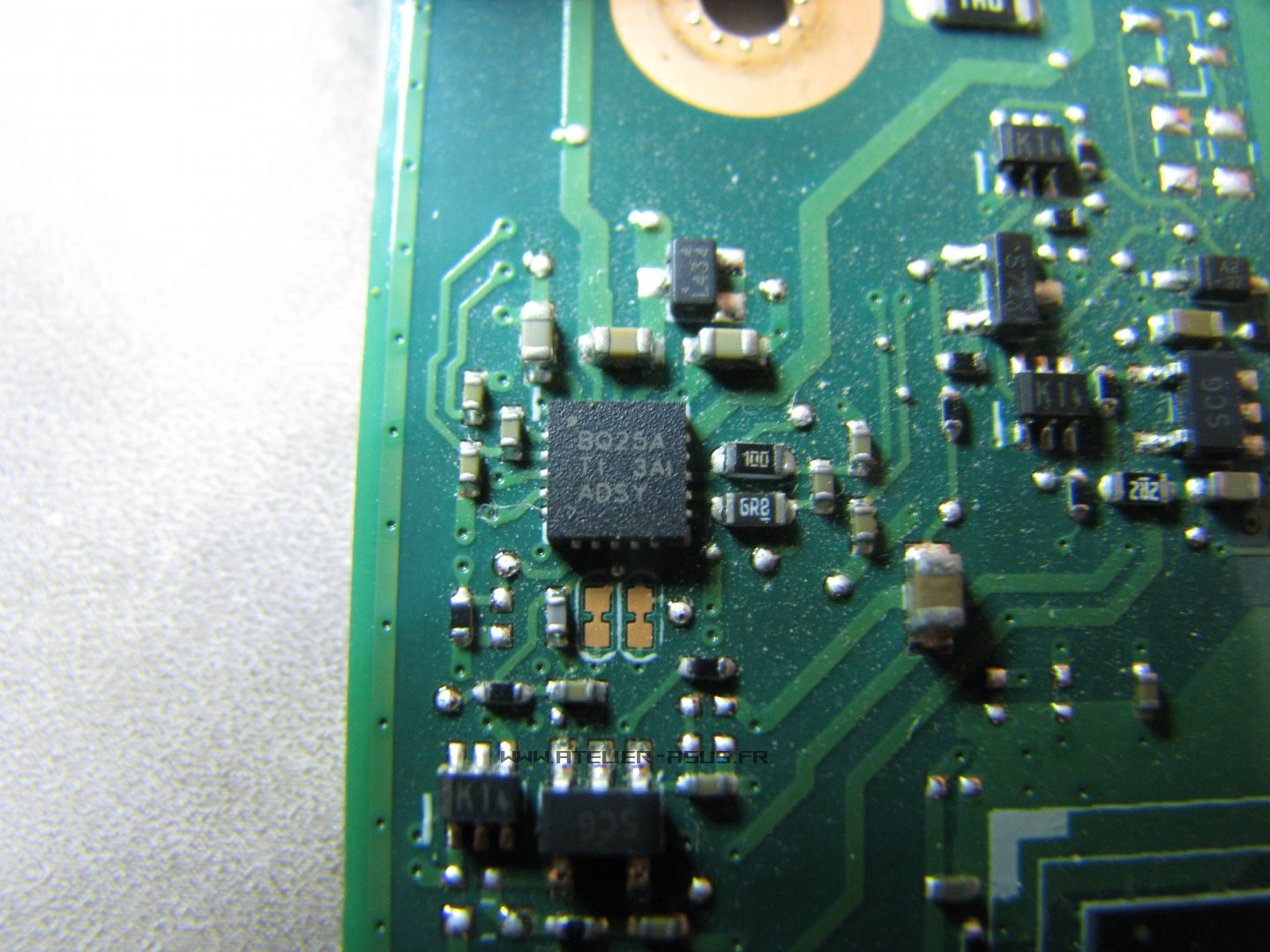

Ci-dessous la photo du PU8802.

Je reposterai dès que le probleme se reposera et que je pourrai verifier les tensions.

François



[Garfield72]

Bonjour, je viens donner des nouvelles de mon problème. Après avoir complètement remonté mon PC, celui-ci ne s'allume plus, donc je l'ai redémonté partiellement et j'ai pu contrôler les tensions. Sur le régulateur, sur la borne 6, j'ai une tension qui varie de 3,66V à 4,62 V au lieu de 19V sur secteur et 10,7V sur batterie (ce qui semble correct). Je précise que sur batterie, il démarre. Sur secteur sur les bornes 3 et 9, j'ai 0V.
Je ne peux pas mettre le BIOS à jour via Winflash_Win10_64_VER301 car il me dit que le PC n'est pas compatible et par Easyflash via le BIOS, il ne veux pas car la batterie est trop faible.
Donc, je pense que je vais acheter une nouvelle carte mère.

François



[RICO57]

Salut Garfield72

Le comportement du voltage d'entrée indique une pane de mosfet/régulateur.
Regarde voir le prix de la carte mère, la réparation serait sans doute moitié prix...
Si tu veux des infos, pm.


il y a pas mal de versions, avec ou sans CPU (ne change pas sinon tu devras changer de dissipateur ...)
et ceux avec CPU ya i3/i5/i7 et peut être plusieurs versions graphiques, fais bien attention à ce que tu commandes...
et regarde les avis des autres acheteurs si dispo...
Cdt



[RICO57]

Bonjour à tous,
Voila la solution , après envoi de la carte mère avec sa plaquette DC Jack :
j'ai cherché hyper compliqué quand c'était hyper simple.
J'ai d'abord refait les soudures du connecteur entre les deux plaquettes et les soudures du régulateur, mais j'ai vu 1 minute après que c'était pas ça.
En fait la panne était sur la plaquette DC Jack, les 2 composants immédiatement après le connecteur sont des bobines de lissage de la tension (des "L").
Ces dernières, au microscope a 45X, montraient des soudures bizarres (me faudrait 100X LOL)
Il s'est avéré après essai de démontage, remontage avec étain neuf, que les composants étaient tout oxydés et l'étain n'arrivait plus a s'y accrocher, je les ai donc changées, voici le détail des photos avec leur numéro :

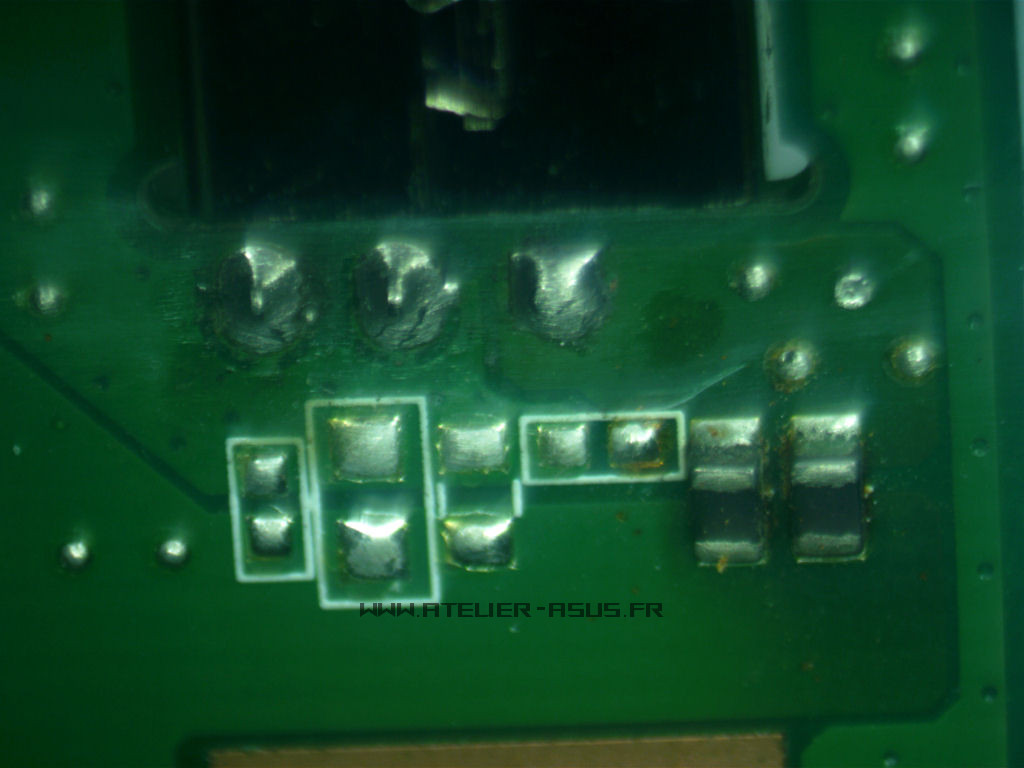

1.La panne

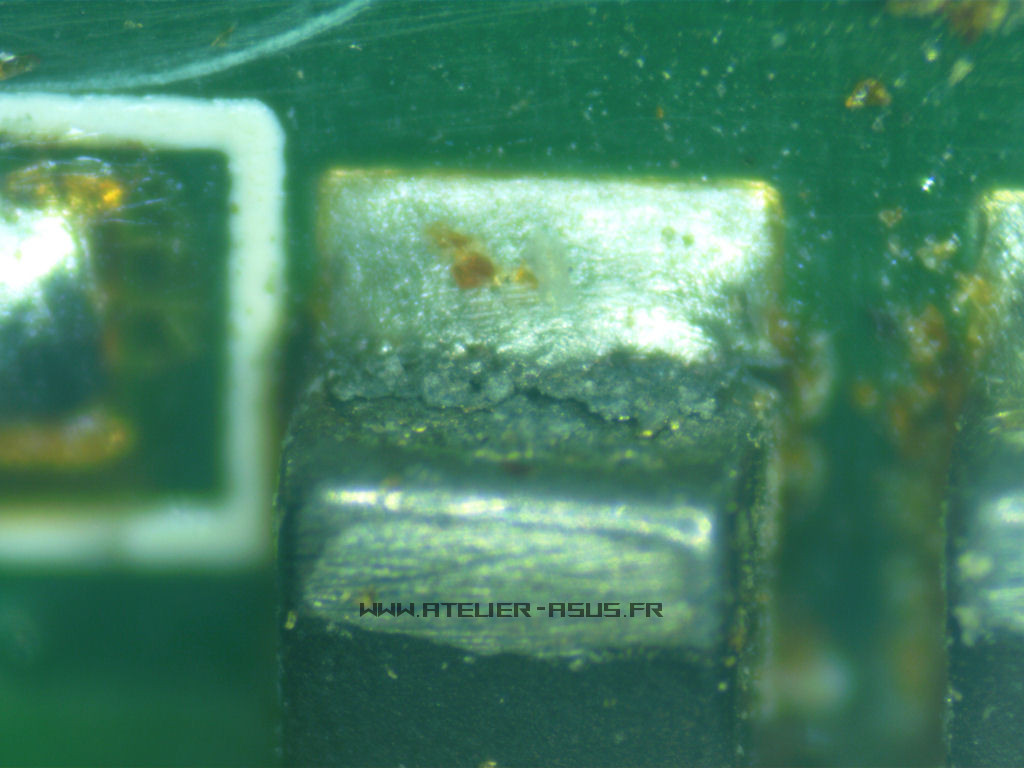

2.Zoom

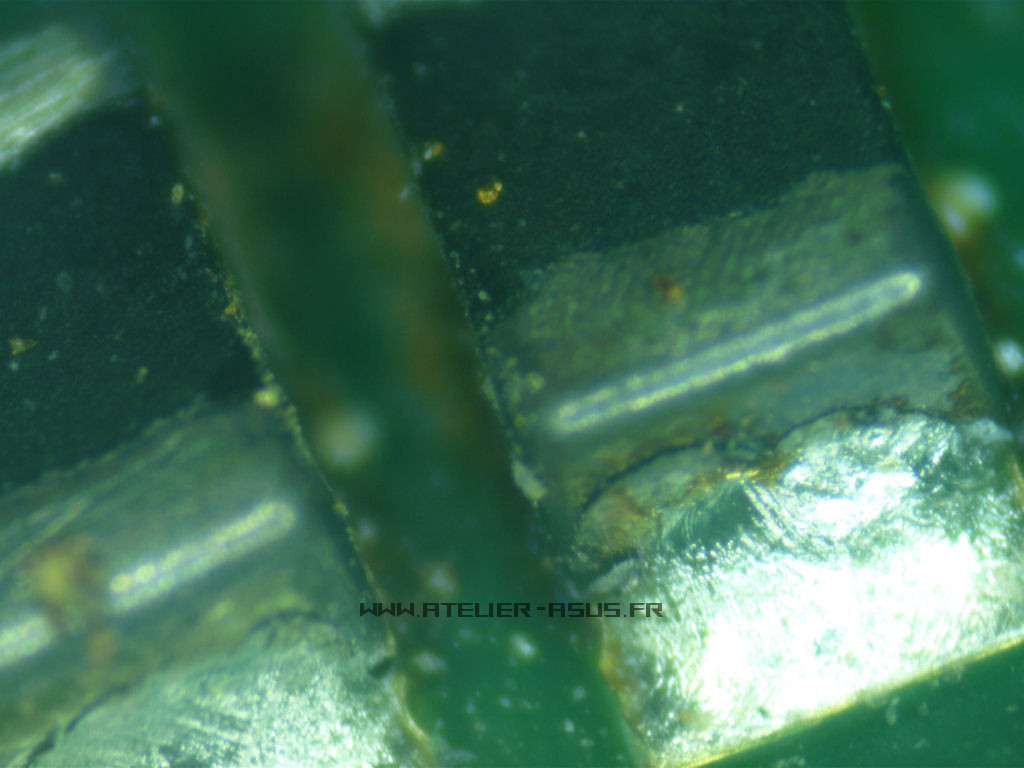

3.2e coté en zoom pareil.

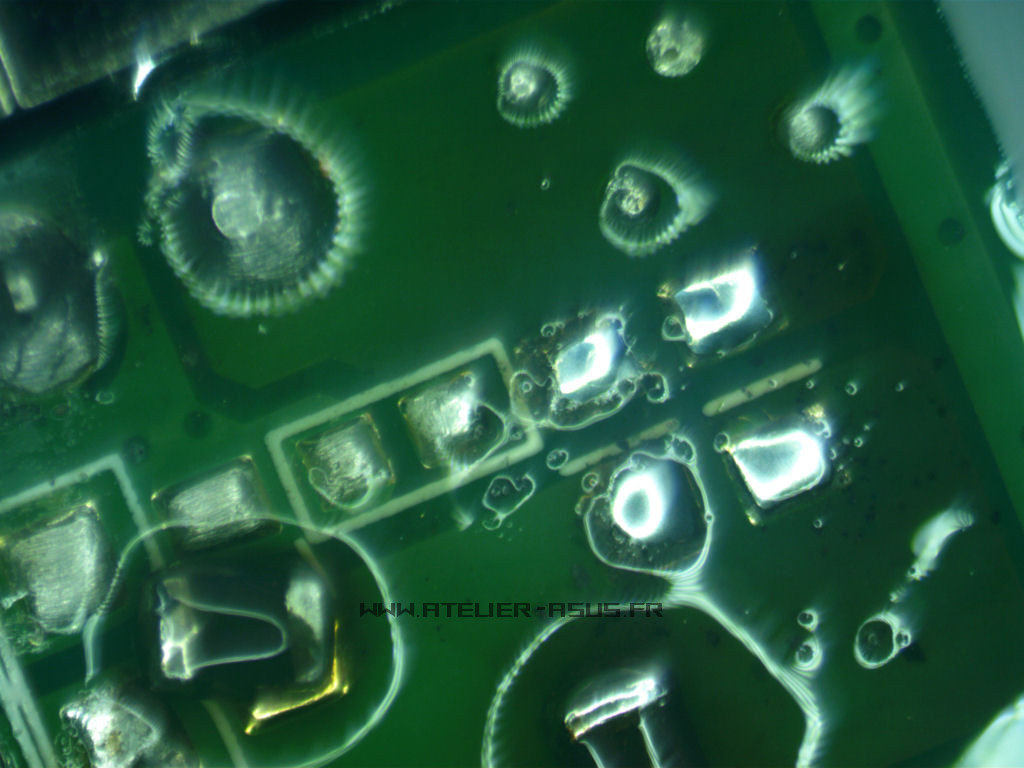

4. déssoudé le coposant (soudé à l'étain sans plomb) avec de l'étain (avec plomb et flux dans l'alliage) et FLUX en tube.

Donc là l'erreur serait de souder direct, car les deux alliages se mélangent mal, et il se crée une interface avec/sans plomb et un faux contact quasi sûr...
La bonne méthode :

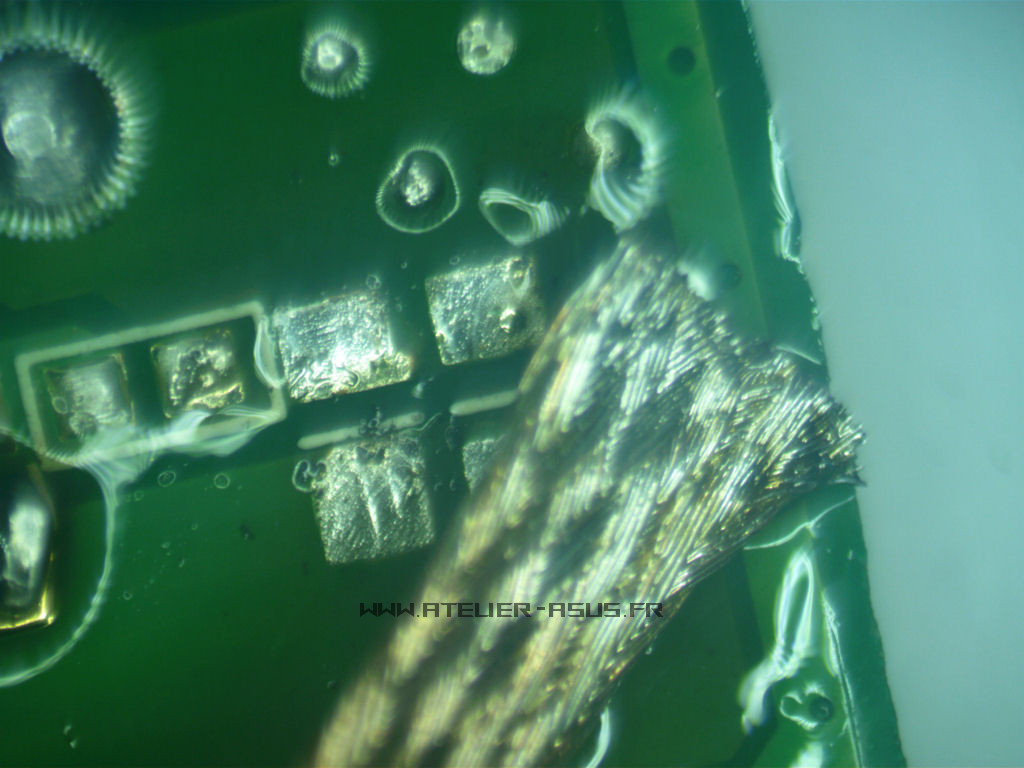

5.on nettoie à la tresse à déssouder cuivrée.

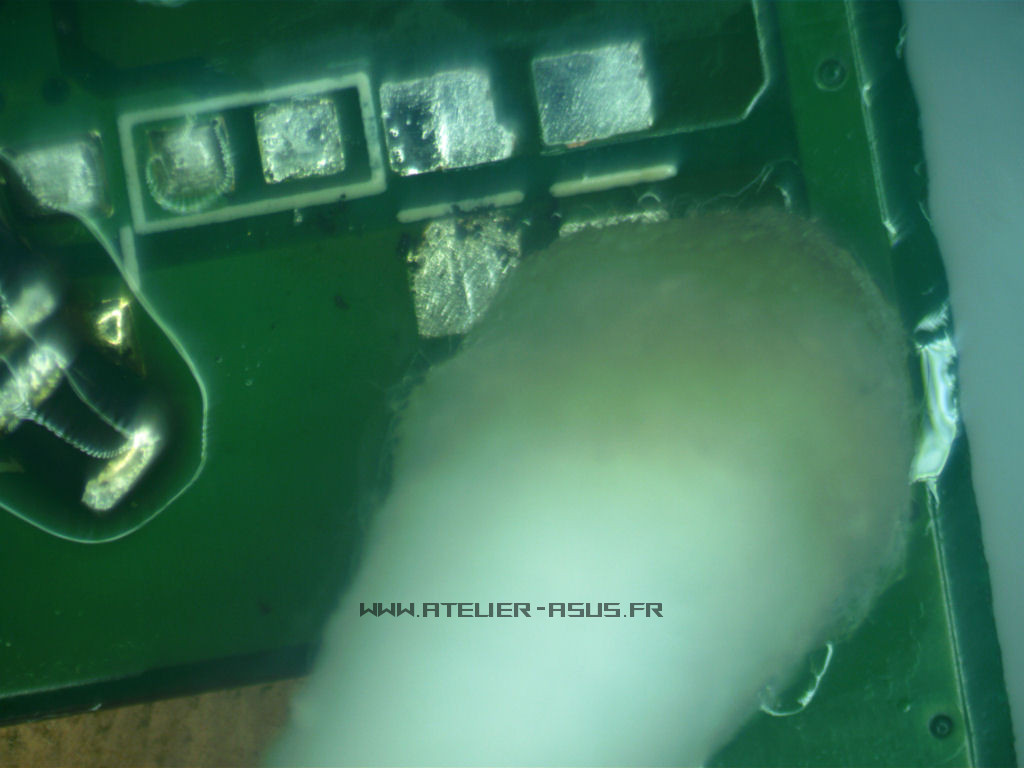

6.On nettoie a l'alcool isopropylique 99.99%

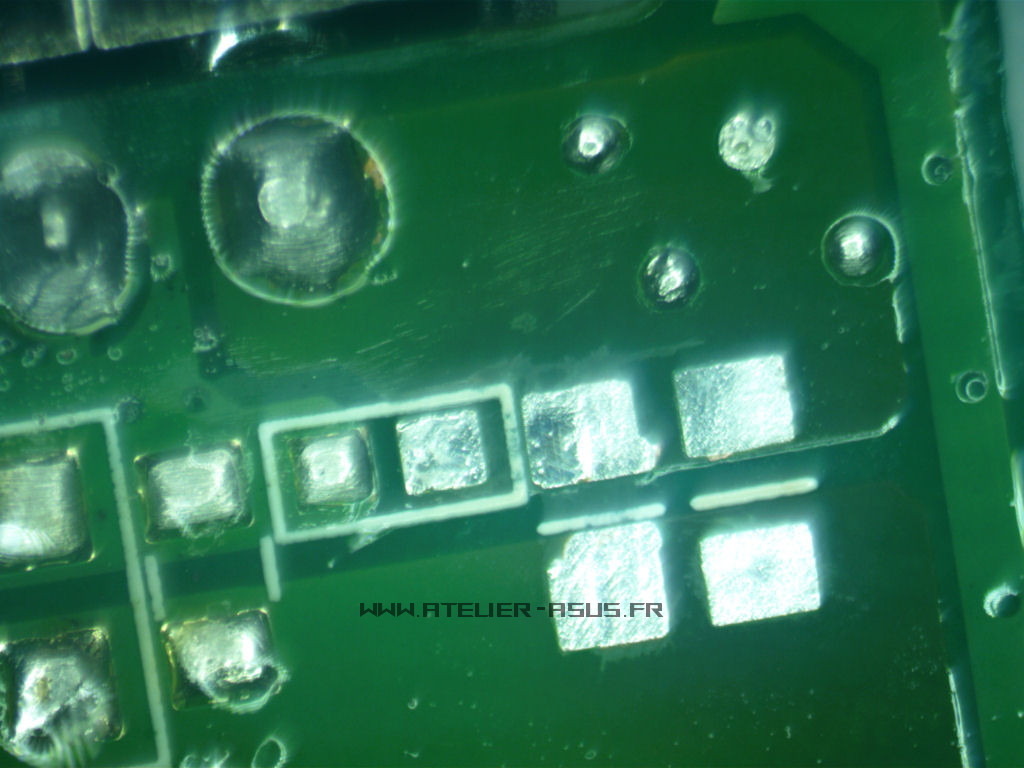

7.ça doit briller

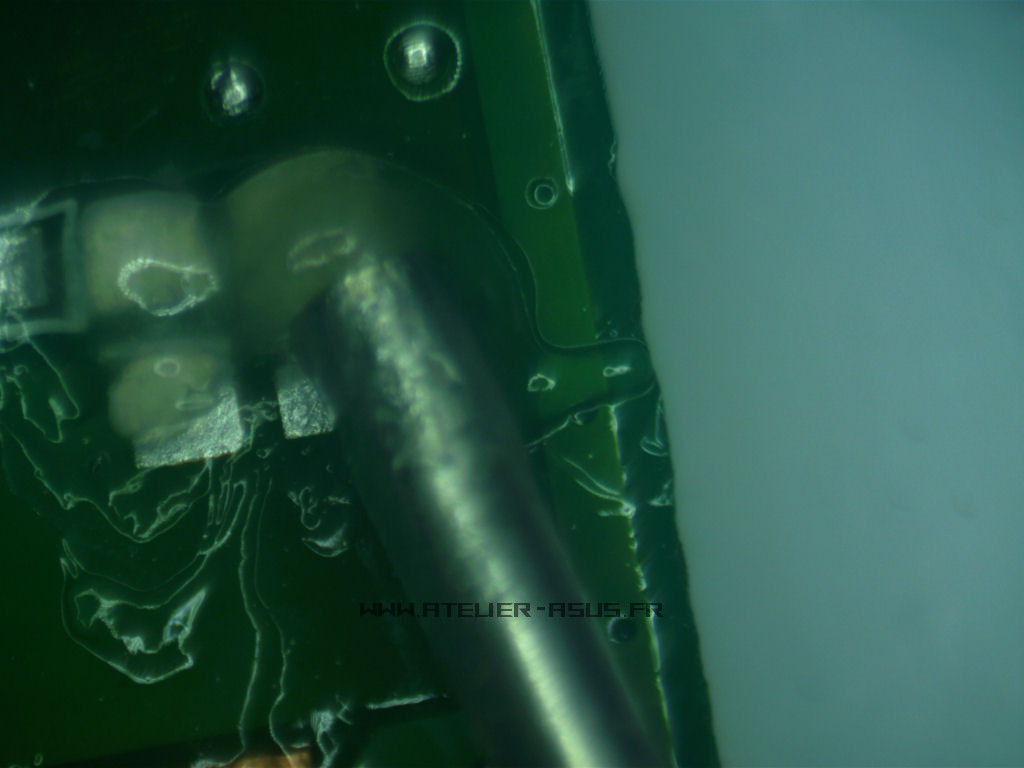

8.Avant de mettre de l'étain neuf tout beau, on met du FLUX en tube (le FLUX fait couler l'étain, pour simplifier on va dire ça facillite la soudure qui est du coup "belle")

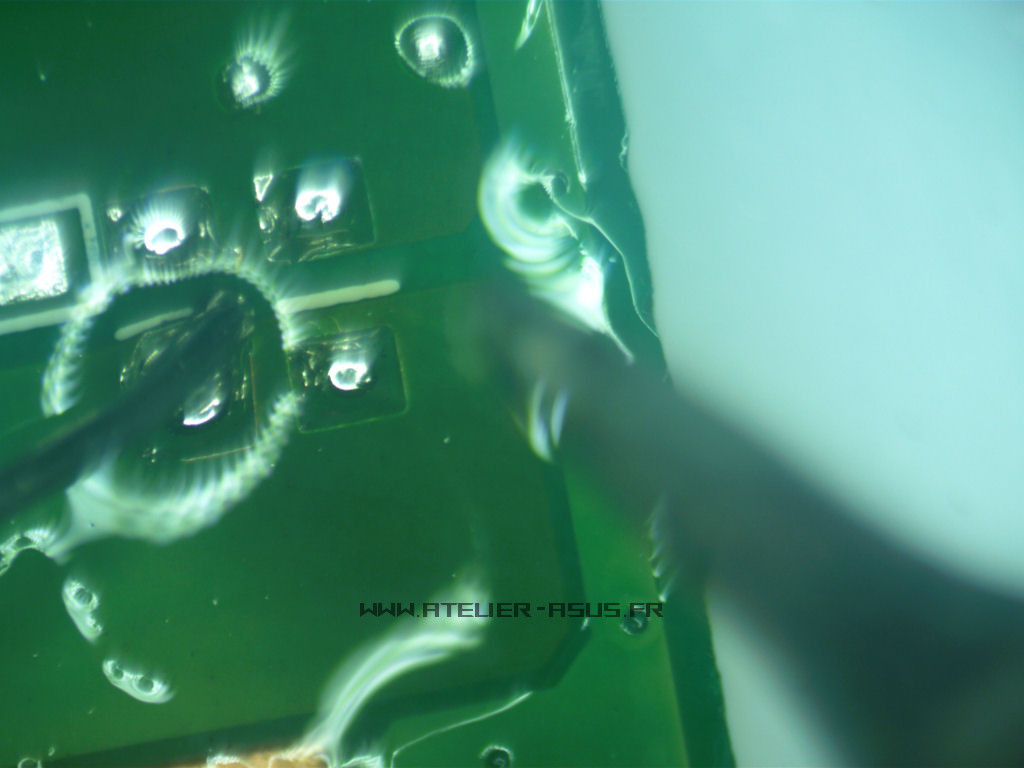

9.Dépose étain

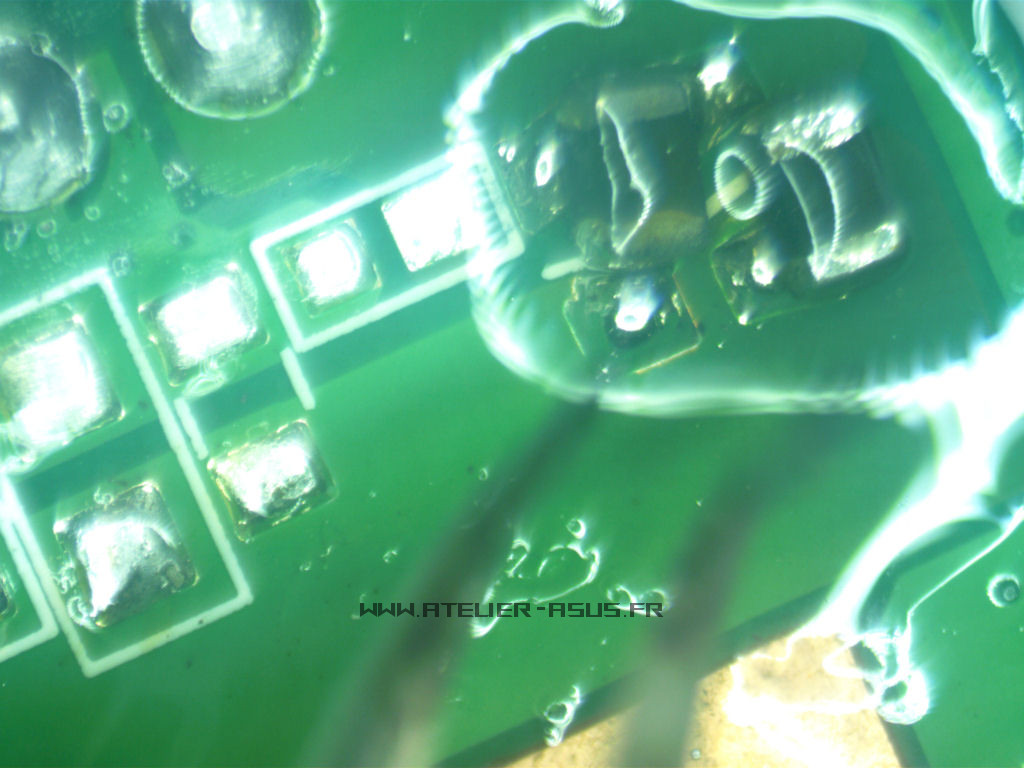

10.Tentative de dépose des anciens composants. (soudure pistolet air chaud)
11. oups perdu une photo... composants et étain ne veulent pas se mélanger ...??

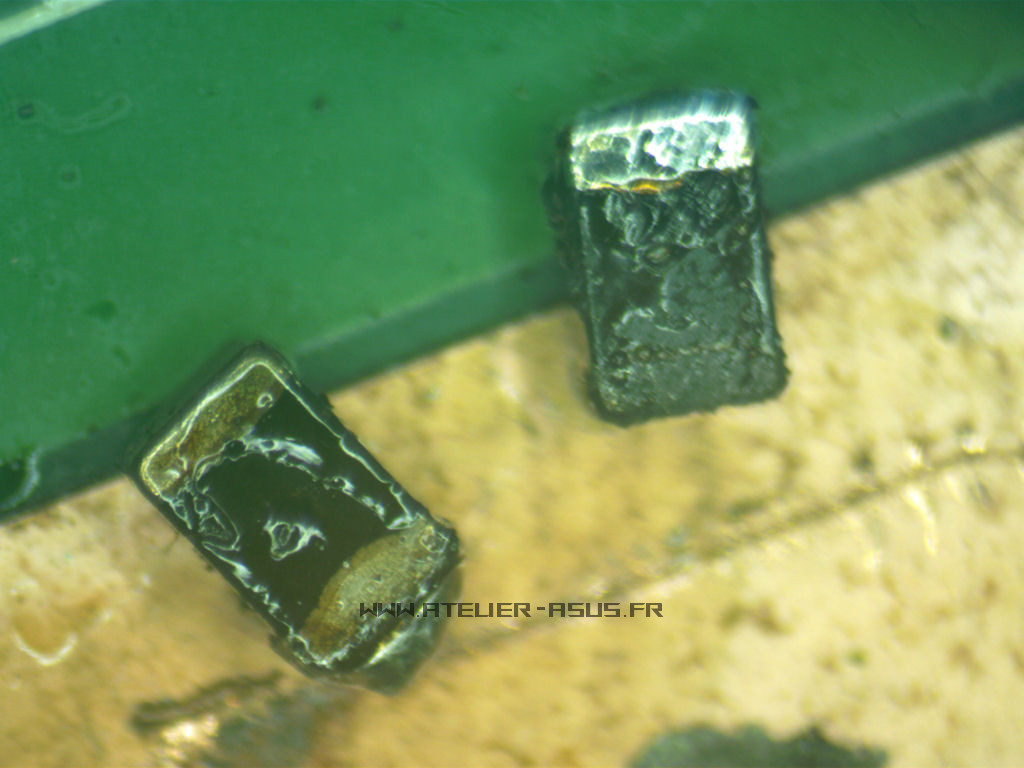

12. Cause : composant oxydé (d'où la panne d'origine)

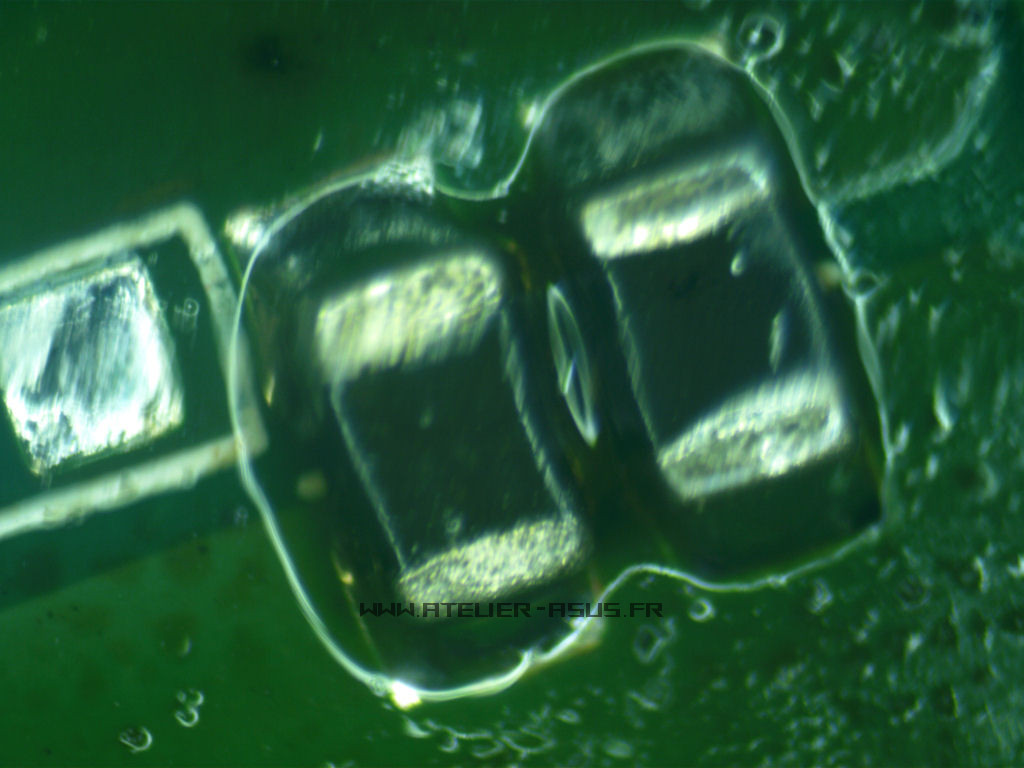

13. dépose de bobines de remplacement (piquées sur une autre carte mère HS)
14. controle des souduresau microscope
15 Idem 2e coté

oups limité a 12 images, tant pis, les plus importantes y sont.
a+



[Garfield72]

Bonjour, suite à la reparation et au fait que les soudures sur la DC jack étaient bizarres, je me pose une question. J'avais changé cette DC jack l'année dernière car le PC ne démarrai plus du tout. j'avais acheté cette DC jack sur ebay à environ 15$ (expédiée de Chine) alors qu'ailleurs les prix étaient beaucoup plus cher. Peut-être que c'était une DC jack qui avait été mal réparée.

A+



[RICO57]

Salut,
en effet ça e voyait que le connecteur a été changé
à mon avis la plaquette a soit cramé , soit pris la flotte.
et ils ont donc juste refait les soudures par dessus de l'ancien étain, ce qu'il faut jamais faire, et ils ont eu un soucis d'interface non adhérente.
ils ont pas retiré l'oxydation, ils ont juste recouvert la misère ...
et donc c'est revenu, l'oxydation ayant progressé forcément au fur à mesure.

ils ont économisé quelques cents et surtout du temps...



[Garfield72]

Bonjour, carte mère récupérée ce soir à la poste et remontée. Fonctionne nickel.
Donc je mets ce sujet en résolu.

Encore merci à tous et surtout à Bindiou



[Garfield72]

Quelqu'un peut me dire comment on met un sujet résolu, j'ai cherché et je n'ai pas trouvé.

Merci d'avance

François
